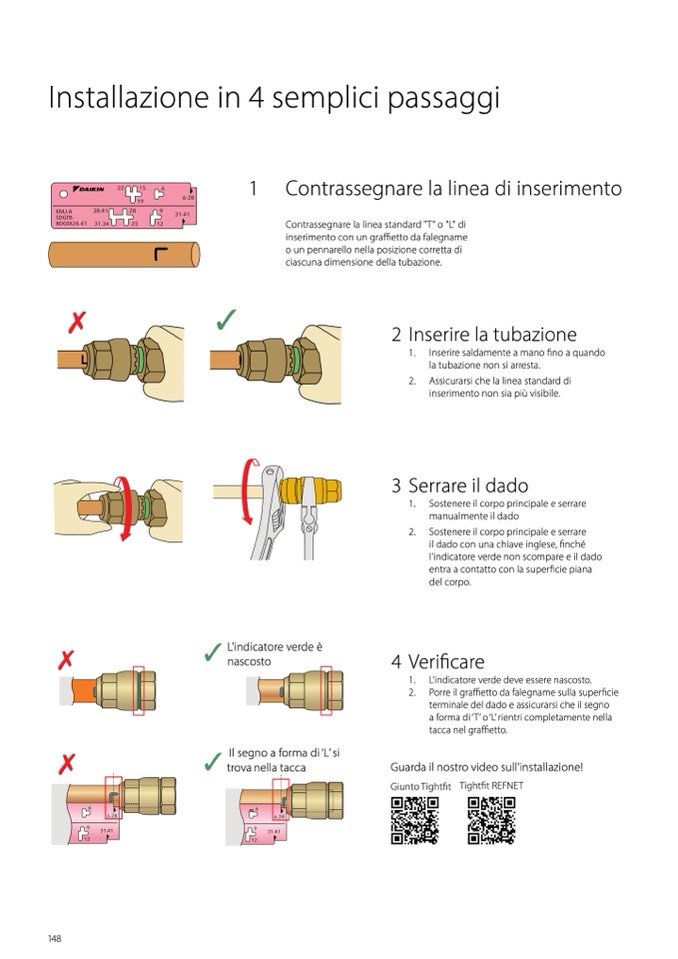

Installazione in 4 semplici passaggi
1
Contrassegnare la linea di inserimento
Contrassegnare la linea standard "T" o "L" di
inserimento con un gra
ffietto da falegname
o un pennarello nella posizione corretta di
ciascuna dimensione della tubazione.
✗
✓
2 Inserire la tubazione
1. Inserire saldamente a mano
fino a quando
la tubazione non si arresta.
2. Assicurarsi che la linea standard di
inserimento non sia pi
ù visibile.
3 Serrare il dado
1. Sostenere il corpo principale e serrare
manualmente il dado
2. Sostenere il corpo principale e serrare
il dado con una chiave inglese,
finché
l'indicatore verde non scompare e il dado
entra a contatto con la super
ficie piana
del corpo.
4 Verificare
1. L'indicatore verde deve essere nascosto.
2. Porre il gra
ffietto da falegname sulla superficie
terminale del dado e assicurarsi che il segno
a forma di ‘T’ o ‘L’ rientri completamente nella
tacca nel gra
ffietto.
Guarda il nostro video sull'installazione!
Giunto Tight
fit Tight
fit REFNET
✗
✓
L'indicatore verde
è
nascosto
✗
✓
Il segno a forma di ‘L’ si
trova nella tacca
