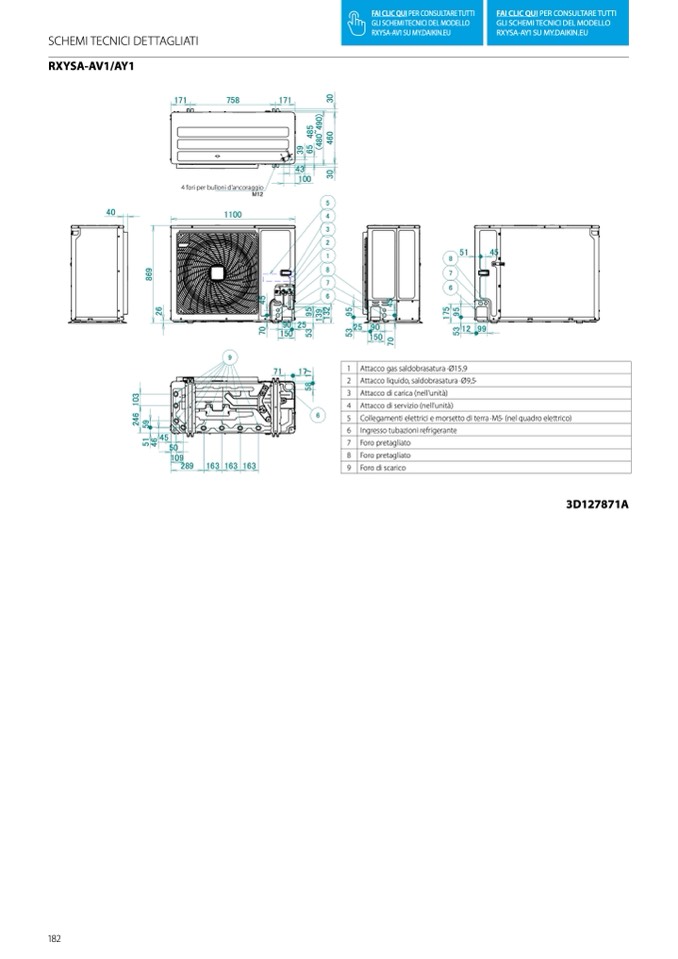

SCHEMI TECNICI DETTAGLIATI
RXYSA-AV1/AY1
40
171
758
4 fori per bulloni d'ancoraggio
M12
171
182
1100
9
109
289
163 163 163
150
71
5
4
3
2
1
8
7
6
6
25 90
150
51
45
8
7
6
12 99
43
100
17
1 Attacco gas saldobrasatura ·Ø15,9
2 Attacco liquido, saldobrasatura ·Ø9,5·
3 Attacco di carica (nell'unità)
4 Attacco di servizio (nell'unit
à)
5 Collegamenti elettrici e morsetto di terra ·M5· (nel quadro elettrico)
6 Ingresso tubazioni refrigerante
7 Foro pretagliato
8 Foro pretagliato
9 Foro di scarico
3D127871A
