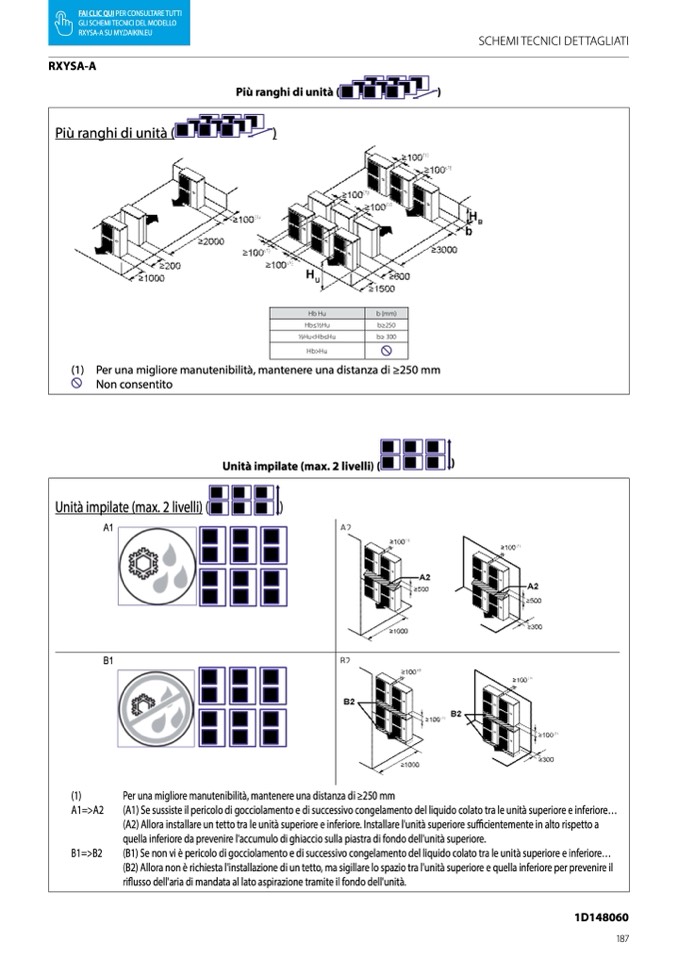

RXYSA-A
SCHEMI TECNICI DETTAGLIATI
Pi
ù ranghi di unit
à (
)
Pi
ù ranghi di unit
à (
)
Hb Hu
b (mm)
Hb≤
1⁄2Hu
b≥250
1⁄2Hu<Hb≤Hu
b≥ 300
Hb>Hu
(1) Per una migliore manutenibilità, mantenere una distanza di ≥250 mm
Non consentito
Unità impilate (max. 2 livelli) (
)
Unit
à impilate (max. 2 livelli) (
)
A1
B1
(1)
A1=>A2
B1=>B2
A2
B2
Per una migliore manutenibilità, mantenere una distanza di ≥250 mm
(A1) Se sussiste il pericolo di gocciolamento e di successivo congelamento del liquido colato tra le unità superiore e inferiore...
(A2) Allora installare un tetto tra le unit
à superiore e inferiore. Installare l'unit
à superiore sufficientemente in alto rispetto a
quella inferiore da prevenire l'accumulo di ghiaccio sulla piastra di fondo dell'unità superiore.
(B1) Se non vi è pericolo di gocciolamento e di successivo congelamento del liquido colato tra le unit
à superiore e inferiore
...
(B2) Allora non è richiesta l'installazione di un tetto, ma sigillare lo spazio tra l'unit
à superiore e quella inferiore per prevenire il
riflusso dell'aria di mandata al lato aspirazione tramite il fondo dell'unit
à.
1D148060
187
