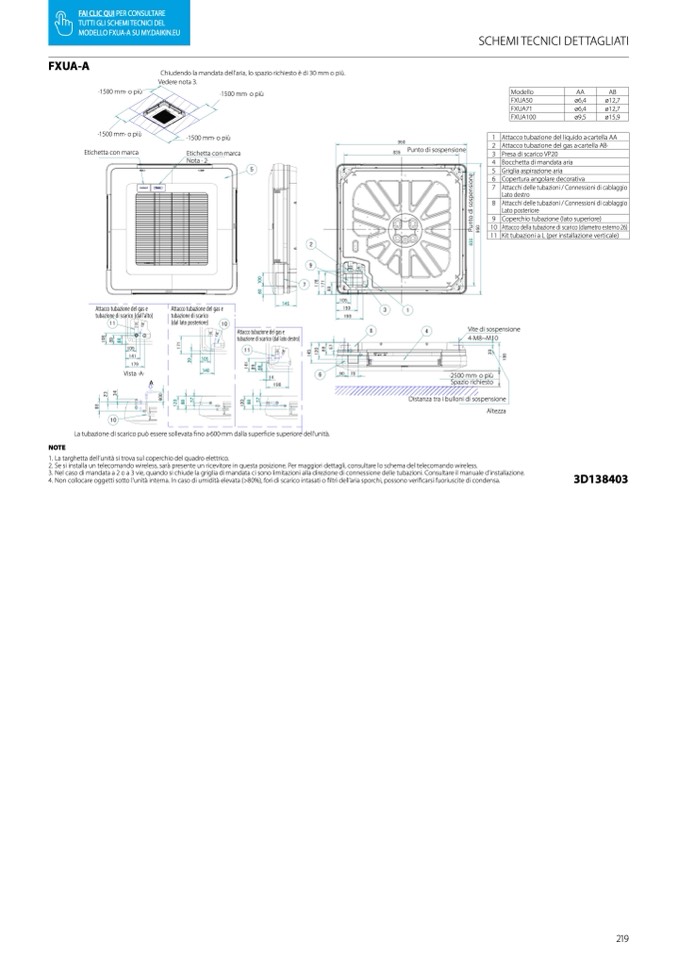

FXUA-A
·1500 mm· o pi
ù
Etichetta con marca
Chiudendo la mandata dell'aria, lo spazio richiesto è di 30 mm o più.
Vedere nota 3.
·1500 mm· o più
·1500 mm· o più
·1500 mm· o più
Etichetta con marca
Nota · 2·
Attacco tubazione del gas e
tubazione di scarico
(dal lato posteriore)
105
140
Modello
AA
FXUA50
ø6,4
FXUA71
ø6,4
FXUA100
ø9,5
AB
ø12,7
ø12,7
ø15,9
Attacco tubazione del gas e
tubazione di scarico (dall'alto)
Vista ·A·
145
Attacco tubazione del gas e
tubazione di scarico (dal lato destro)
Vite di sospensione
4-M8~M10
A
·2500 mm· o più
Spazio richiesto
Distanza tra i bulloni di sospensione
Altezza
La tubazione di scarico pu
ò essere sollevata
fino a·600·mm dalla superficie superiore dell'unità.
NOTE
1. La targhetta dell’unità si trova sul coperchio del quadro elettrico.
2. Se si installa un telecomando wireless, sarà presente un ricevitore in questa posizione. Per maggiori dettagli, consultare lo schema del telecomando wireless.
3. Nel caso di mandata a 2 o a 3 vie, quando si chiude la griglia di mandata ci sono limitazioni alla direzione di connessione delle tubazioni. Consultare il manuale d'installazione.
4. Non collocare oggetti sotto l’unità interna. In caso di umidit
à elevata (>80%), fori di scarico intasati o
filtri dell’aria sporchi, possono veri
ficarsi fuoriuscite di condensa.
3D138403
Punto di sospensione
1 Attacco tubazione del liquido a·cartella AA
2 Attacco tubazione del gas a·cartella AB·
3 Presa di scarico VP20
4 Bocchetta di mandata aria
5 Griglia aspirazione aria
6 Copertura angolare decorativa
7 Attacchi delle tubazioni / Connessioni di cablaggio
Lato destro
8 Attacchi delle tubazioni / Connessioni di cablaggio
Lato posteriore
9 Coperchio tubazione (lato superiore)
10 Attacco della tubazione di scarico (diametro esterno 26)
11 Kit tubazioni a L (per installazione verticale)
