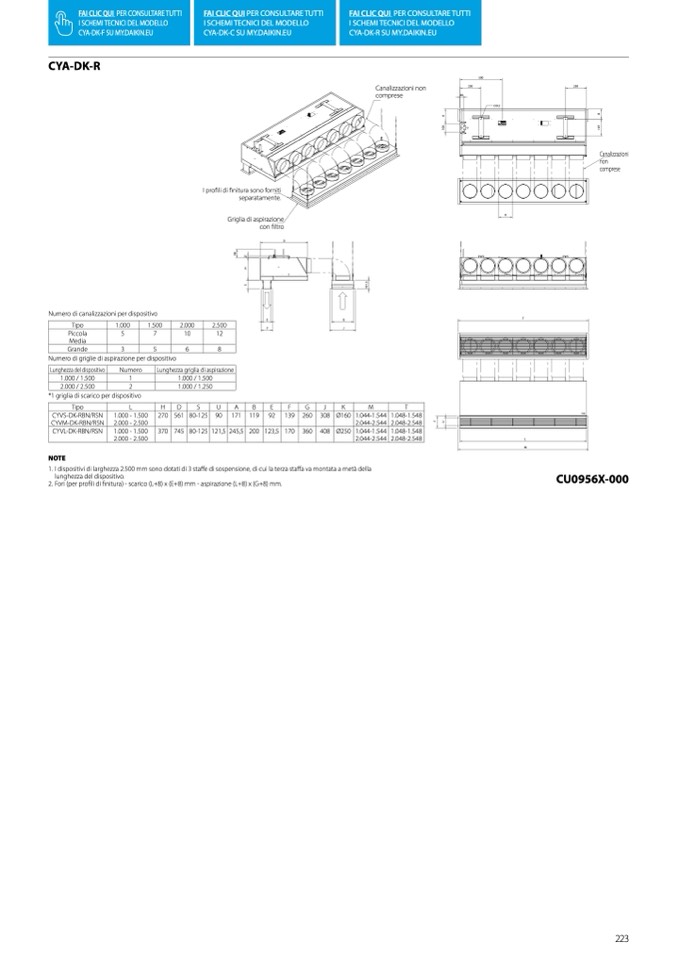

CYA-DK-R

FAI CLIC QUI PER CONSULTARE TUTTI

FAI CLIC QUI PER CONSULTARE TUTTI

I SCHEMI TECNICI DEL MODELLO

I SCHEMI TECNICI DEL MODELLO

CYA-DK-F SU MY.DAIKIN.EU

CYA-DK-C SU MY.DAIKIN.EU

FAI CLIC QUI PER CONSULTARE TUTTI

I SCHEMI TECNICI DEL MODELLO

CYA-DK-R SU MY.DAIKIN.EU

Numero di canalizzazioni per dispositivo

Tipo

1.000

1.500

2.000

2.500

Piccola

5

7

10

12

Media

Grande

3

5

6

8

Numero di griglie di aspirazione per dispositivo

E

G

T

F

J

Lunghezza del dispositivo

Numero

1.000 / 1.500

1

2.000 / 2.500

2

*1 griglia di scarico per dispositivo

Lunghezza griglia di aspirazione

1.000 / 1.500

1.000 / 1.250

I pro

fili di finitura sono forniti

separatamente.

Griglia di aspirazione

con

filtro

D

8

9

7

2

H

S

1

0

5

.

1

K

Tipo

L

H

D

S

U

A

B

E

F

G

J

K

M

T

CYVS-DK-RBN/RSN

1.000 - 1.500 270 561 80-125 90 171 119 92 139 260 308 Ø160 1.044-1.544 1.048-1.548

CYVM-DK-RBN/RSN 2.000 - 2.500

2.044-2.544 2.048-2.548

CYVL-DK-RBN/RSN

1.000 - 1.500 370 745 80-125 121,5 245,5 200 123,5 170 360 408 Ø250 1.044-1.544 1.048-1.548

2.000 - 2.500

2.044-2.544

2.048-2.548

NOTE

1. I dispositivi di larghezza 2.500 mm sono dotati di 3 sta

ffe di sospensione, di cui la terza staffa va montata a metà della

lunghezza del dispositivo.

2. Fori (per profili di

finitura) - scarico (L+8) x (E+8) mm - aspirazione (L+8) x (G+8) mm.

F

U

L

M

Canalizzazioni non

comprese

250

250

A

B

40

500

O 9.2

0

7

9

1

1

CU0956X-000

Canalizzazioni

non

comprese

223
