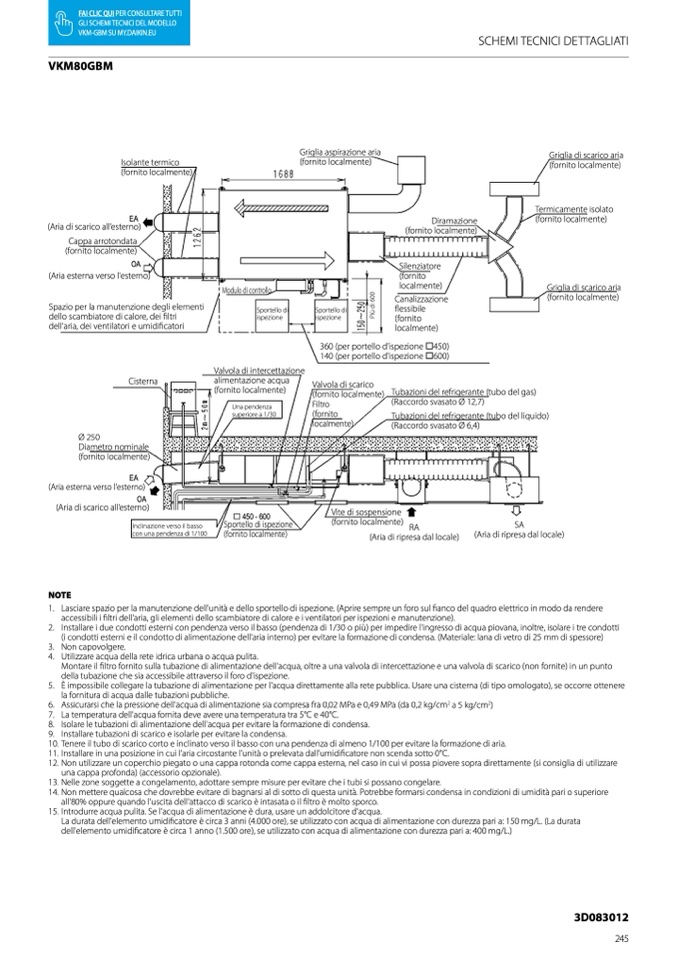

VKM80GBM
OA
Tubazioni del refrigerante (tubo del liquido)
(Raccordo svasato Ø 6,4)
SA
(Aria di ripresa dal locale)
Modulo di controllo
Sportello di
ispezione
Valvola di intercettazione
alimentazione acqua
(fornito localmente)
360 (per portello d'ispezione450)
140 (per portello d'ispezione600)
Una pendenza
superiore a 1/30
Valvola di scarico
(fornito localmente)
Filtro
(fornito
localmente)
Tubazioni del refrigerante (tubo del gas)
(Raccordo svasato Ø 12,7)
□
450 - 600
Vite di sospensione
(fornito localmente)
Sportello di ispezione
(fornito localmente)
RA
(Aria di ripresa dal locale)
Griglia aspirazione aria
(fornito localmente)
Sportello di
ispezione
Griglia di scarico aria
(fornito localmente)
Termicamente isolato
(fornito localmente)
Griglia di scarico aria
(fornito localmente)
Isolante termico
(fornito localmente)
(Aria di scarico all’esterno)
Cappa arrotondata
(fornito localmente)
OA
(Aria esterna verso l'esterno)
Spazio per la manutenzione degli elementi
dello scambiatore di calore, dei filtri
dell'aria, dei ventilatori e umidificatori
Cisterna
Ø 250
Diametro nominale
(fornito localmente)
EA
(Aria esterna verso l'esterno)
(Aria di scarico all’esterno)
Inclinazione verso il basso
con una pendenza di 1/100
NOTE
1. Lasciare spazio per la manutenzione dell'unità e dello sportello di ispezione. (Aprire sempre un foro sul
fianco del quadro elettrico in modo da rendere
accessibili i filtri dell'aria, gli elementi dello scambiatore di calore e i ventilatori per ispezioni e manutenzione).
2. Installare i due condotti esterni con pendenza verso il basso (pendenza di 1/30 o pi
ù) per impedire l'ingresso di acqua piovana, inoltre, isolare i tre condotti
(i condotti esterni e il condotto di alimentazione dell'aria interno) per evitare la formazione di condensa. (Materiale: lana di vetro di 25 mm di spessore)
3. Non capovolgere.
4. Utilizzare acqua della rete idrica urbana o acqua pulita.
Montare il filtro fornito sulla tubazione di alimentazione dell'acqua, oltre a una valvola di intercettazione e una valvola di scarico (non fornite) in un punto
della tubazione che sia accessibile attraverso il foro d'ispezione.
5.
È impossibile collegare la tubazione di alimentazione per l'acqua direttamente alla rete pubblica. Usare una cisterna (di tipo omologato), se occorre ottenere
la fornitura di acqua dalle tubazioni pubbliche.
6. Assicurarsi che la pressione dell'acqua di alimentazione sia compresa fra 0,02 MPa e 0,49 MPa (da 0,2 kg/cm
2
a 5 kg/cm
2
)
7. La temperatura dell'acqua fornita deve avere una temperatura tra 5°C e 40°C.
8. Isolare le tubazioni di alimentazione dell'acqua per evitare la formazione di condensa.
9. Installare tubazioni di scarico e isolarle per evitare la condensa.
10. Tenere il tubo di scarico corto e inclinato verso il basso con una pendenza di almeno 1/100 per evitare la formazione di aria.
11. Installare in una posizione in cui l'aria circostante l'unit
à o prelevata dall'umidificatore non scenda sotto 0°C.
12. Non utilizzare un coperchio piegato o una cappa rotonda come cappa esterna, nel caso in cui vi possa piovere sopra direttamente (si consiglia di utilizzare
una cappa profonda) (accessorio opzionale).
13. Nelle zone soggette a congelamento, adottare sempre misure per evitare che i tubi si possano congelare.
14. Non mettere qualcosa che dovrebbe evitare di bagnarsi al di sotto di questa unità. Potrebbe formarsi condensa in condizioni di umidità pari o superiore
all'80% oppure quando l'uscita dell'attacco di scarico è intasata o il filtro
è molto sporco.
15. Introdurre acqua pulita. Se l'acqua di alimentazione è dura, usare un addolcitore d'acqua.
La durata dell'elemento umidificatore
è circa 3 anni (4.000 ore), se utilizzato con acqua di alimentazione con durezza pari a: 150 mg/L. (La durata
dell'elemento umidificatore
è circa 1 anno (1.500 ore), se utilizzato con acqua di alimentazione con durezza pari a: 400 mg/L.)
3D083012
EA
Diramazione
(fornito localmente)
Silenziatore
(fornito
localmente)
Canalizzazione
flessibile
(fornito
localmente)
SCHEMI TECNICI DETTAGLIATI
245
P
i
u
̀
d
i
6
0
0
