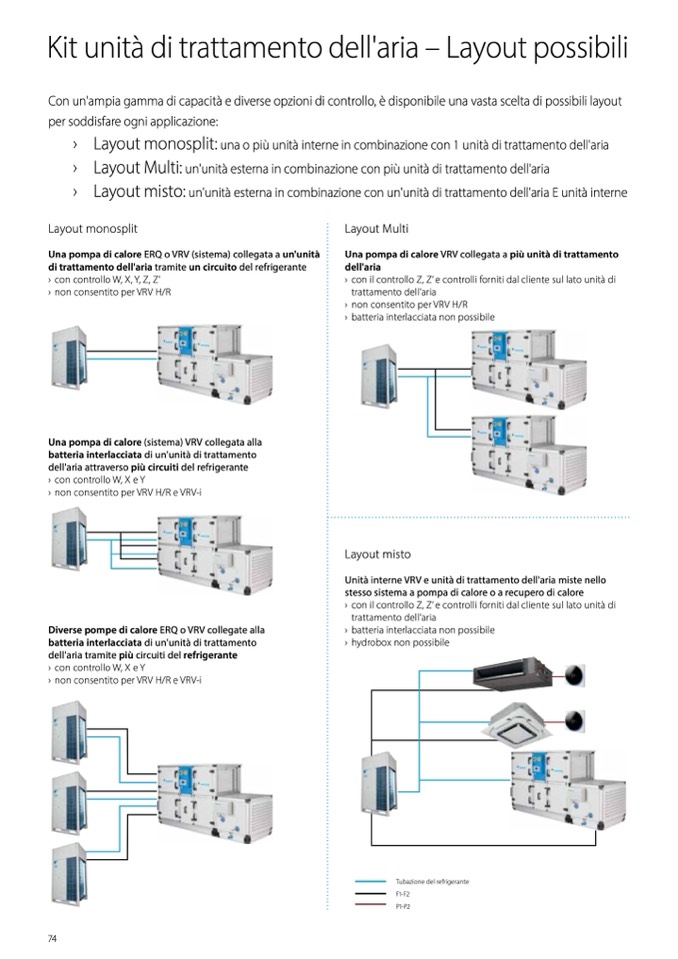

Kit unità di trattamento dell'aria – Layout possibili
Con un'ampia gamma di capacità e diverse opzioni di controllo,
è disponibile una vasta scelta di possibili layout
per soddisfare ogni applicazione:
› Layout monosplit: una o più unità interne in combinazione con 1 unità di trattamento dell'aria
› Layout Multi: un'unit
à esterna in combinazione con pi
ù unità di trattamento dell'aria
› Layout misto: un'unità esterna in combinazione con un'unit
à di trattamento dell'aria E unità interne
Layout monosplit
Una pompa di calore ERQ o VRV (sistema) collegata a un'unit
à
di trattamento dell'aria tramite un circuito del refrigerante
› con controllo W, X, Y, Z, Z'
› non consentito per VRV H/R
Una pompa di calore (sistema) VRV collegata alla
batteria interlacciata di un'unit
à di trattamento
dell'aria attraverso più circuiti del refrigerante
› con controllo W, X e Y
› non consentito per VRV H/R e VRV-i
Diverse pompe di calore ERQ o VRV collegate alla
batteria interlacciata di un'unit
à di trattamento
dell'aria tramite più circuiti del refrigerante
› con controllo W, X e Y
› non consentito per VRV H/R e VRV-i
Layout Multi
Una pompa di calore VRV collegata a più unit
à di trattamento
dell'aria
› con il controllo Z, Z’ e controlli forniti dal cliente sul lato unità di
trattamento dell'aria
› non consentito per VRV H/R
› batteria interlacciata non possibile
Layout misto
Unità interne VRV e unità di trattamento dell'aria miste nello
stesso sistema a pompa di calore o a recupero di calore
› con il controllo Z, Z’ e controlli forniti dal cliente sul lato unità di
trattamento dell'aria
› batteria interlacciata non possibile
› hydrobox non possibile
Tubazione del refrigerante
F1-F2
P1-P2
