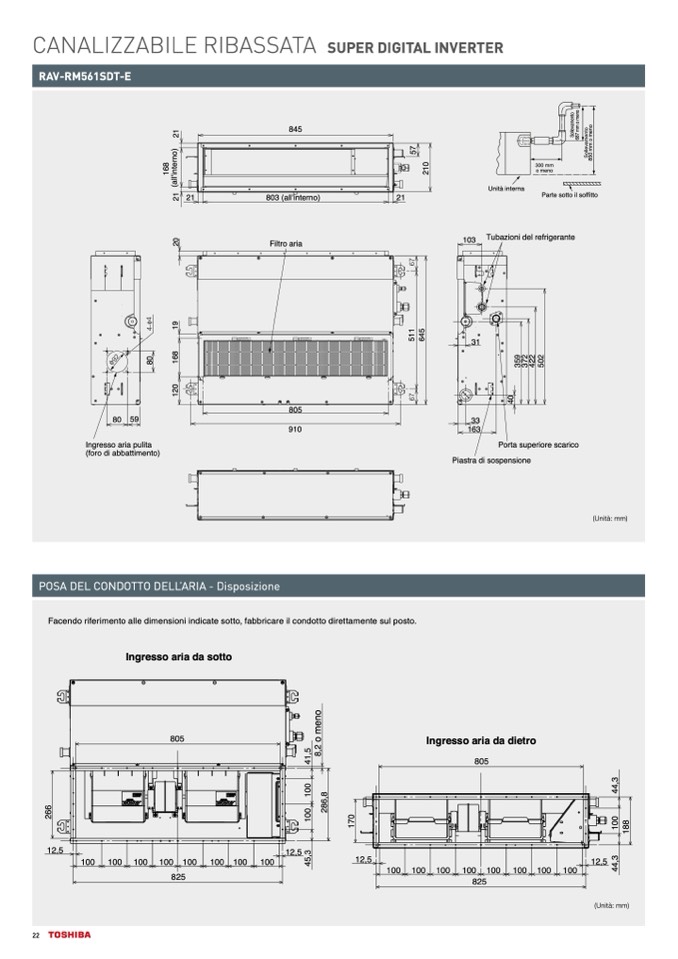

CANALIZZABILE RIBASSATA
SUPER DIGITAL INVERTER
RAV-RM561SDT-E
845
845
803 (all’interno)
80 59
Ingresso aria pulita
(foro di abbattimento)
80 59
Ingresso aria pulita
(foro di abbattimento)
805
910
805
910
Porta superiore scarico
POSA DEL CONDOTTO DELL’ARIA - Disposizione
21
21
21
21
Unità interna
Parte sotto il soffitto
Facendo riferimento alle dimensioni indicate sotto, fabbricare il condotto direttamente sul posto.
