2

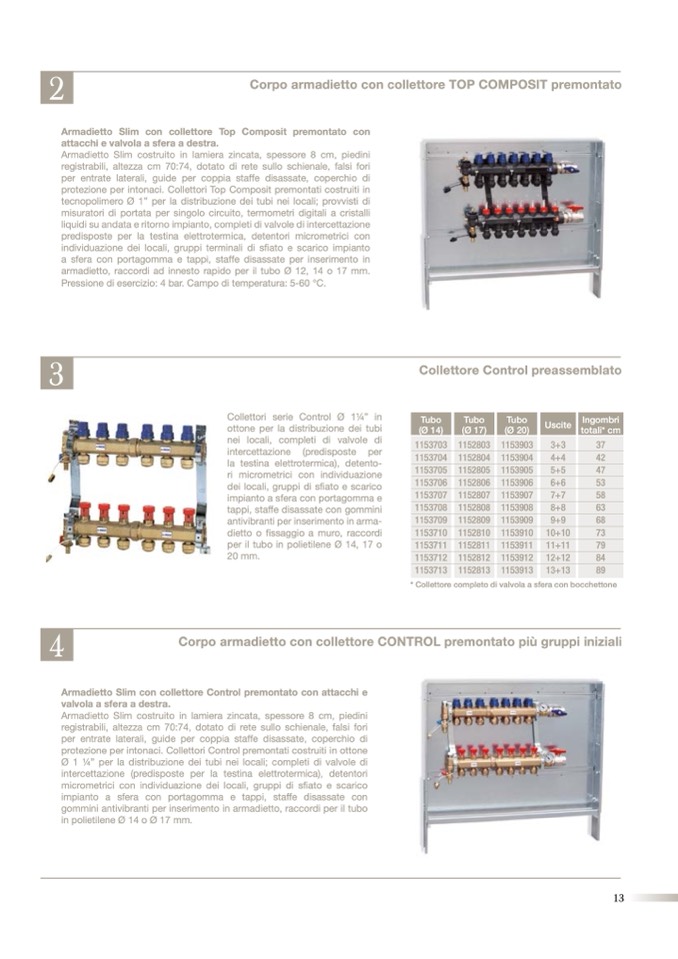

Armadietto Slim con collettore Top Composit premontato con
attacchi e valvola a sfera a destra.
Armadietto Slim costruito in lamiera zincata, spessore 8 cm, piedini
registrabili, altezza cm 70:74, dotato di rete sullo schienale, falsi fori
per entrate laterali, guide per coppia staffe disassate, coperchio di
protezione per intonaci. Collettori Top Composit premontati costruiti in
tecnopolimero Ø 1” per la distribuzione dei tubi nei locali; provvisti di
misuratori di portata per singolo circuito, termometri digitali a cristalli
liquidi su andata e ritorno impianto, completi di valvole di intercettazione
predisposte per la testina elettrotermica, detentori micrometrici con
individuazione dei locali, gruppi terminali di sfiato e scarico impianto
a sfera con portagomma e tappi, staffe disassate per inserimento in
armadietto, raccordi ad innesto rapido per il tubo Ø 12, 14 o 17 mm.
Pressione di esercizio: 4 bar. Campo di temperatura: 5-60 °C.
3
Collettore Control preassemblato
Corpo armadietto con collettore TOP COMPOSIT premontato
Collettori serie Control Ø 11⁄4” in
ottone per la distribuzione dei tubi
nei locali, completi di valvole di
intercettazione (predisposte per
la testina elettrotermica), detento-
ri micrometrici con individuazione
dei locali, gruppi di sfiato e scarico
impianto a sfera con portagomma e
tappi, staffe disassate con gommini
antivibranti per inserimento in arma-
dietto o fissaggio a muro, raccordi
per il tubo in polietilene Ø 14, 17 o
20 mm.
Tubo
(Ø 14)
Tubo
(Ø 17)
Tubo
(Ø 20)
Uscite
Ingombri
totali* cm
1153703
1152803
1153903
3+3
37
1153704
1152804
1153904
4+4
42
1153705
1152805
1153905
5+5
47
1153706
1152806
1153906
6+6
53
1153707
1152807
1153907
7+7
58
1153708
1152808
1153908
8+8
63
1153709
1152809
1153909
9+9
68
1153710
1152810
1153910
10+10
73
1153711
1152811
1153911
11+11
79
1153712
1152812
1153912
12+12
84
1153713
1152813
1153913
13+13
89
4
Corpo armadietto con collettore CONTROL premontato più gruppi iniziali
* Collettore completo di valvola a sfera con bocchettone
Armadietto Slim con collettore Control premontato con attacchi e
valvola a sfera a destra.
Armadietto Slim costruito in lamiera zincata, spessore 8 cm, piedini
registrabili, altezza cm 70:74, dotato di rete sullo schienale, falsi fori
per entrate laterali, guide per coppia staffe disassate, coperchio di
protezione per intonaci. Collettori Control premontati costruiti in ottone
Ø 1 1⁄4” per la distribuzione dei tubi nei locali; completi di valvole di
intercettazione (predisposte per la testina elettrotermica), detentori
micrometrici con individuazione dei locali, gruppi di sfiato e scarico
impianto a sfera con portagomma e tappi, staffe disassate con
gommini antivibranti per inserimento in armadietto, raccordi per il tubo
in polietilene Ø 14 o Ø 17 mm.
13
