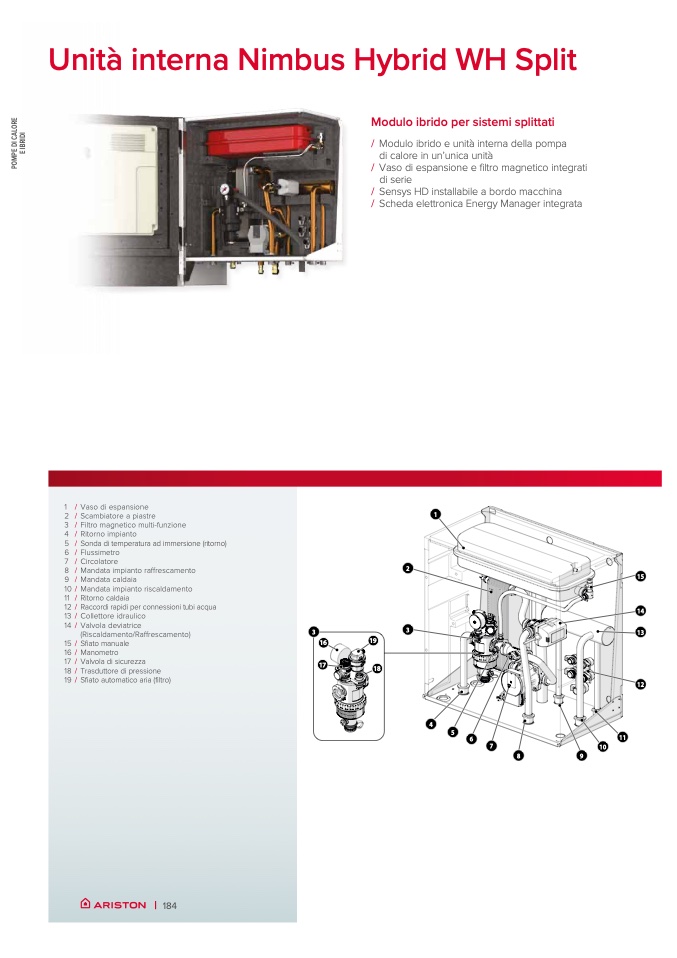

Unità interna Nimbus Hybrid WH Split

Modulo ibrido per sistemi splittati

1 /

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14 /

15 /

16 /

17 /

18 /

19 /

Vaso di espansione

Scambiatore a piastre

Filtro magnetico multi-funzione

Ritorno impianto

Sonda di temperatura ad immersione (ritorno)

Flussimetro

Circolatore

Mandata impianto raffrescamento

Mandata caldaia

Mandata impianto riscaldamento

Ritorno caldaia

Raccordi rapidi per connessioni tubi acqua

Collettore idraulico

Valvola deviatrice

3

(Riscaldamento/Raffrescamento)

Sfiato manuale

Manometro

Valvola di sicurezza

Trasduttore di pressione

Sfiato automatico aria (filtro)

1

| 184

16

17

19

18

/ Modulo ibrido e unità interna della pompa

di calore in un’unica unità

/ Vaso di espansione e filtro magnetico integrati

di serie

/ Sensys HD installabile a bordo macchina

/ Scheda elettronica Energy Manager integrata
