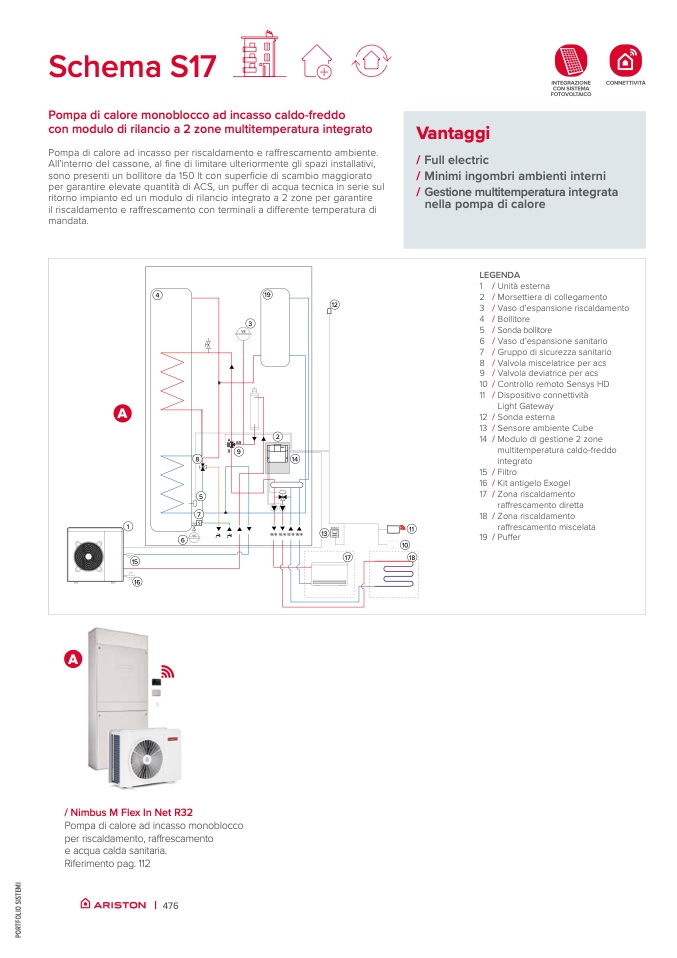

Schema S17

Pompa di calore monoblocco ad incasso caldo-freddo

con modulo di rilancio a 2 zone multitemperatura integrato

Vantaggi

/ Full electric

/ Minimi ingombri ambienti interni

/ Gestione multitemperatura integrata

nella pompa di calore

Pompa di calore ad incasso per riscaldamento e raffrescamento ambiente.

All’interno del cassone, al fine di limitare ulteriormente gli spazi installativi,

sono presenti un bollitore da 150 lt con superficie di scambio maggiorato

per garantire elevate quantità di ACS, un puffer di acqua tecnica in serie sul

ritorno impianto ed un modulo di rilancio integrato a 2 zone per garantire

il riscaldamento e raffrescamento con terminali a differente temperatura di

mandata.

A

1

15

16

A

2

8

14

5

7

s

VE

6

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14 /

15 /

16 /

17 /

18 /

19 /

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola miscelatrice per acs

Valvola deviatrice per acs

Controllo remoto Sensys HD

Dispositivo connettività

Light Gateway

Sonda esterna

Sensore ambiente Cube

Modulo di gestione 2 zone

multitemperatura caldo-freddo

integrato

Filtro

Kit antigelo Exogel

Zona riscaldamento

raffrescamento diretta

Zona riscaldamento

raffrescamento miscelata

Puffer

/ Nimbus M Flex In Net R32

Pompa di calore ad incasso monoblocco

per riscaldamento, raffrescamento

e acqua calda sanitaria.

Riferimento pag. 112

4

19

3

12

LEGENDA

1 / Unità esterna

2 / Morsettiera di collegamento

3 / Vaso d’espansione riscaldamento

4 / Bollitore

5 / Sonda bollitore

| 476
