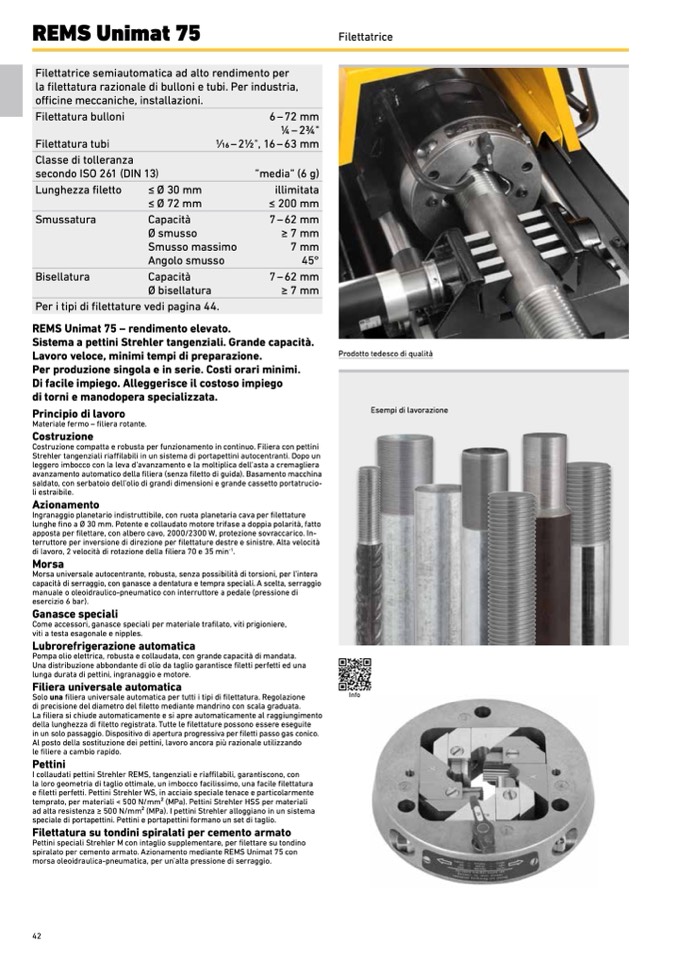

Filettatrice semiautomatica ad alto rendimento per
la filettatura razionale di bulloni e tubi. Per industria,
officine meccaniche, installazioni.
Filettatura bulloni
Filettatura tubi
6 – 72 mm
1⁄4 – 23⁄4"
1/16 – 21⁄2", 16 – 63 mm
Classe di tolleranza
secondo ISO 261 (DIN 13)
”media” (6 g)
Lunghezza filetto
≤ Ø 30 mm
illimitata
≤ Ø 72 mm
≤ 200 mm
Smussatura
Capacità
Ø smusso
Smusso massimo
Angolo smusso
7 – 62 mm
≥ 7 mm
7 mm
45°
Bisellatura
Capacità
7 – 62 mm
Ø bisellatura
≥ 7 mm
Per i tipi di filettature vedi pagina 44.
Esempi di lavorazione
REMS Unimat 75
Filettatrice
REMS Unimat 75 – rendimento elevato.
Sistema a pettini Strehler tangenziali. Grande capacità.
Lavoro veloce, minimi tempi di preparazione.
Per produzione singola e in serie. Costi orari minimi.
Di facile impiego. Alleggerisce il costoso impiego
di torni e manodopera specializzata.
Principio di lavoro
Materiale fermo – filiera rotante.
Costruzione
Costruzione compatta e robusta per funzionamento in continuo. Filiera con pettini
Strehler tangenziali riaffilabili in un sistema di portapettini autocentranti. Dopo un
leggero imbocco con la leva d’avanzamento e la moltiplica dell’asta a cremagliera
avanzamento automatico della filiera (senza filetto di guida). Basamento macchina
saldato, con serbatoio dell’olio di grandi dimensioni e grande cassetto portatrucio-
li estraibile.
Azionamento
Ingranaggio planetario indistruttibile, con ruota planetaria cava per filettature
lunghe fino a Ø 30 mm. Potente e collaudato motore trifase a doppia polarità, fatto
apposta per filettare, con albero cavo, 2000/2300 W, protezione sovraccarico. In-
terruttore per inversione di direzione per filettature destre e sinistre. Alta velocità
di lavoro, 2 velocità di rotazione della filiera 70 e 35 min
-1
.
Morsa
Morsa universale autocentrante, robusta, senza possibilità di torsioni, per l’intera
capacità di serraggio, con ganasce a dentatura e tempra speciali. A scelta, serraggio
manuale o oleoidraulico-pneumatico con interruttore a pedale (pressione di
esercizio 6 bar).
Ganasce speciali
Come accessori, ganasce speciali per materiale trafilato, viti prigioniere,
viti a testa esagonale e nipples.
Lubrorefrigerazione automatica
Pompa olio elettrica, robusta e collaudata, con grande capacità di mandata.
Una distribuzione abbondante di olio da taglio garantisce filetti perfetti ed una
lunga durata di pettini, ingranaggio e motore.
Filiera universale automatica
Solo una filiera universale automatica per tutti i tipi di filettatura. Regolazione
di precisione del diametro del filetto mediante mandrino con scala graduata.
La filiera si chiude automaticamente e si apre automaticamente al raggiungimento
della lunghezza di filetto registrata. Tutte le filettature possono essere eseguite
in un solo passaggio. Dispositivo di apertura progressiva per filetti passo gas conico.
Al posto della sostituzione dei pettini, lavoro ancora più razionale utilizzando
le filiere a cambio rapido.
Pettini
I collaudati pettini Strehler REMS, tangenziali e riaffilabili, garantiscono, con
la loro geometria di taglio ottimale, un imbocco facilissimo, una facile filettatura
e filetti perfetti. Pettini Strehler WS, in acciaio speciale tenace e particolarmente
temprato, per materiali < 500 N/mm2 (MPa). Pettini Strehler HSS per materiali
ad alta resistenza ≥ 500 N/mm2 (MPa). I pettini Strehler alloggiano in un sistema
speciale di portapettini. Pettini e portapettini formano un set di taglio.
Filettatura su tondini spiralati per cemento armato
Pettini speciali Strehler M con intaglio supplementare, per filettare su tondino
spiralato per cemento armato. Azionamento mediante REMS Unimat 75 con
morsa oleoidraulica-pneumatica, per un’alta pressione di serraggio.
Prodotto tedesco di qualità
