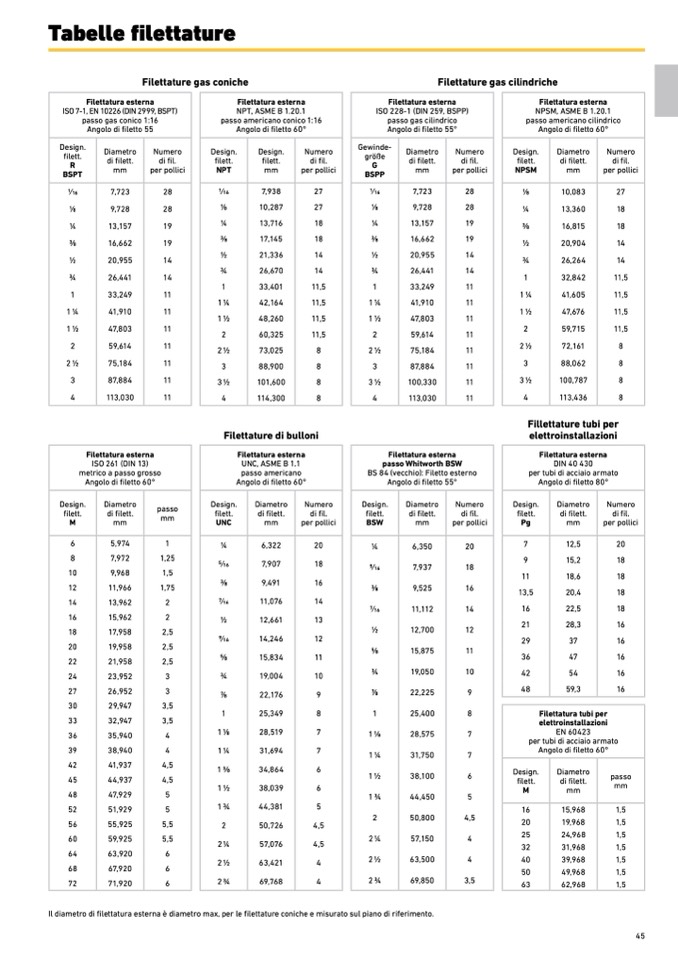

Tabelle filettature

Filettature gas coniche

Filettature gas cilindriche

Filettatura esterna

ISO 7-1, EN 10226 (DIN 2999, BSPT)

passo gas conico 1:16

Angolo di filetto 55

Design.

filett.

R

BSPT

Diametro

di filett.

mm

Numero

di fil.

per pollici

1/16

1⁄8

1⁄4

3⁄8

1⁄2

3⁄4

1

1 1⁄4

11⁄2

2

21⁄2

3

4

7,723

9,728

13,157

16,662

20,955

26,441

33,249

41,910

47,803

59,614

75,184

87,884

113,030

28

28

19

19

14

14

11

11

11

11

11

11

11

Filettatura esterna

NPT, ASME B 1.20.1

passo americano conico 1:16

Angolo di filetto 60°

Design.

filett.

NPT

Design.

filett.

mm

Numero

di fil.

per pollici

1/16

1⁄8

1⁄4

3⁄8

1⁄2

3⁄4

1

1 1⁄4

11⁄2

2

21⁄2

3

31⁄2

4

7,938

10,287

13,716

17,145

21,336

26,670

33,401

42,164

48,260

60,325

73,025

88,900

101,600

114,300

27

27

18

18

14

14

11,5

11,5

11,5

11,5

8

8

8

8

Filettatura esterna

ISO 228-1 (DIN 259, BSPP)

passo gas cilindrico

Angolo di filetto 55°

Gewinde-

größe

G

BSPP

Diametro

di filett.

mm

Numero

di fil.

per pollici

1/16

1⁄8

1⁄4

3⁄8

1⁄2

3⁄4

1

1 1⁄4

11⁄2

2

21⁄2

3

31⁄2

4

7,723

9,728

13,157

16,662

20,955

26,441

33,249

41,910

47,803

59,614

75,184

87,884

100,330

113,030

28

28

19

19

14

14

11

11

11

11

11

11

11

11

Filettatura esterna

NPSM, ASME B 1.20.1

passo americano cilindrico

Angolo di filetto 60°

Design.

filett.

NPSM

Diametro

di filett.

mm

Numero

di fil.

per pollici

1⁄8

1⁄4

3⁄8

1⁄2

3⁄4

1

1 1⁄4

11⁄2

2

21⁄2

3

31⁄2

4

10,083

13,360

16,815

20,904

26,264

32,842

41,605

47,676

59,715

72,161

88,062

100,787

113,436

27

18

18

14

14

11,5

11,5

11,5

11,5

8

8

8

8

Filettature di bulloni

Fillettature tubi per

elettroinstallazioni

Filettatura esterna

ISO 261 (DIN 13)

metrico a passo grosso

Angolo di filetto 60°

Design.

filett.

M

Diametro

di filett.

mm

passo

mm

6

8

10

12

14

16

18

20

22

24

27

30

33

36

39

42

45

48

52

56

60

64

68

72

5,974

7,972

9,968

11,966

13,962

15,962

17,958

19,958

21,958

23,952

26,952

29,947

32,947

35,940

38,940

41,937

44,937

47,929

51,929

55,925

59,925

63,920

67,920

71,920

1

1,25

1,5

1,75

2

2

2,5

2,5

2,5

3

3

3,5

3,5

4

4

4,5

4,5

5

5

5,5

5,5

6

6

6

Filettatura esterna

UNC, ASME B 1.1

passo americano

Angolo di filetto 60°

Design.

filett.

UNC

Diametro

di filett.

mm

Numero

di fil.

per pollici

1⁄4

5/16

3⁄8

7/16

1⁄2

9/16

5⁄8

3⁄4

7⁄8

1

1 1⁄8

1 1⁄4

1 3⁄8

11⁄2

13⁄4

2

2 1⁄4

21⁄2

23⁄4

6,322

7,907

9,491

11,076

12,661

14,246

15,834

19,004

22,176

25,349

28,519

31,694

34,864

38,039

44,381

50,726

57,076

63,421

69,768

20

18

16

14

13

12

11

10

9

8

7

7

6

6

5

4,5

4,5

4

4

Filettatura esterna

passo Whitworth BSW

BS 84 (vecchio): Filetto esterno

Angolo di filetto 55°

Design.

filett.

BSW

Diametro

di filett.

mm

Numero

di fil.

per pollici

1⁄4

5/16

3⁄8

7/16

1⁄2

5⁄8

3⁄4

7⁄8

1

1 1⁄8

1 1⁄4

11⁄2

13⁄4

2

2 1⁄4

21⁄2

23⁄4

6,350

7,937

9,525

11,112

12,700

15,875

19,050

22,225

25,400

28,575

31,750

38,100

44,450

50,800

57,150

63,500

69,850

20

18

16

14

12

11

10

9

8

7

7

6

5

4,5

4

4

3,5

Filettatura esterna

DIN 40 430

per tubi di acciaio armato

Angolo di filetto 80°

Design.

filett.

Pg

Diametro

di filett.

mm

Numero

di fil.

per pollici

7

9

11

13,5

16

21

29

36

42

48

12,5

15,2

18,6

20,4

22,5

28,3

37

47

54

59,3

20

18

18

18

18

16

16

16

16

16

Filettatura tubi per

elettroinstallazioni

EN 60423

per tubi di acciaio armato

Angolo di filetto 60°

Design.

filett.

M

Diametro

di filett.

mm

passo

mm

16

20

25

32

40

50

63

15,968

19,968

24,968

31,968

39,968

49,968

62,968

1,5

1,5

1,5

1,5

1,5

1,5

1,5

Il diametro di filettatura esterna è diametro max, per le filettature coniche e misurato sul piano di riferimento.
