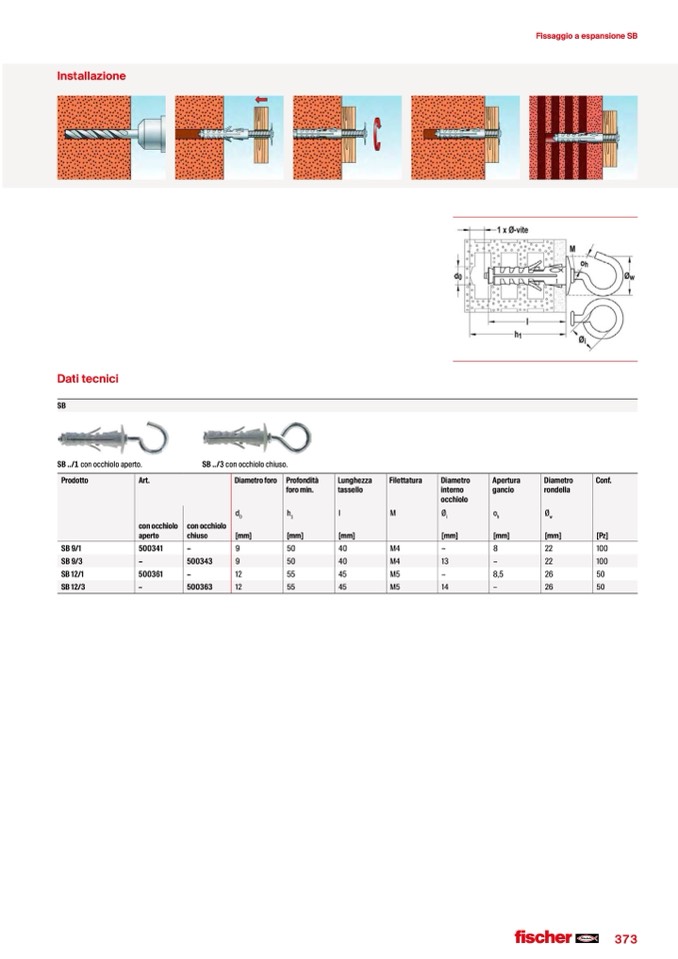

Installazione

Fissaggio a espansione SB

Dati tecnici

SB

SB ../1 con occhiolo aperto.

SB ../3 con occhiolo chiuso.

SB9/1

500341

–

9

50

40

M4

–

8

22

100

SB12/1

500361

–

12

55

45

M5

–

8,5

26

50

Prodotto

Art.

Diametro foro

Profondità

foro min.

Lunghezza

tassello

Filettatura

Diametro

interno

occhiolo

Apertura

gancio

Diametro

rondella

Conf.

d

0

h

1

I

M

Ø

i

o

h

Ø

w

con occhiolo

aperto

con occhiolo

chiuso

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[Pz]

SB 9/3

–

500343

9

50

40

M4

13

–

22

100

SB 12/3

–

500363

12

55

45

M5

14

–

26

50

373
