2014
2.29

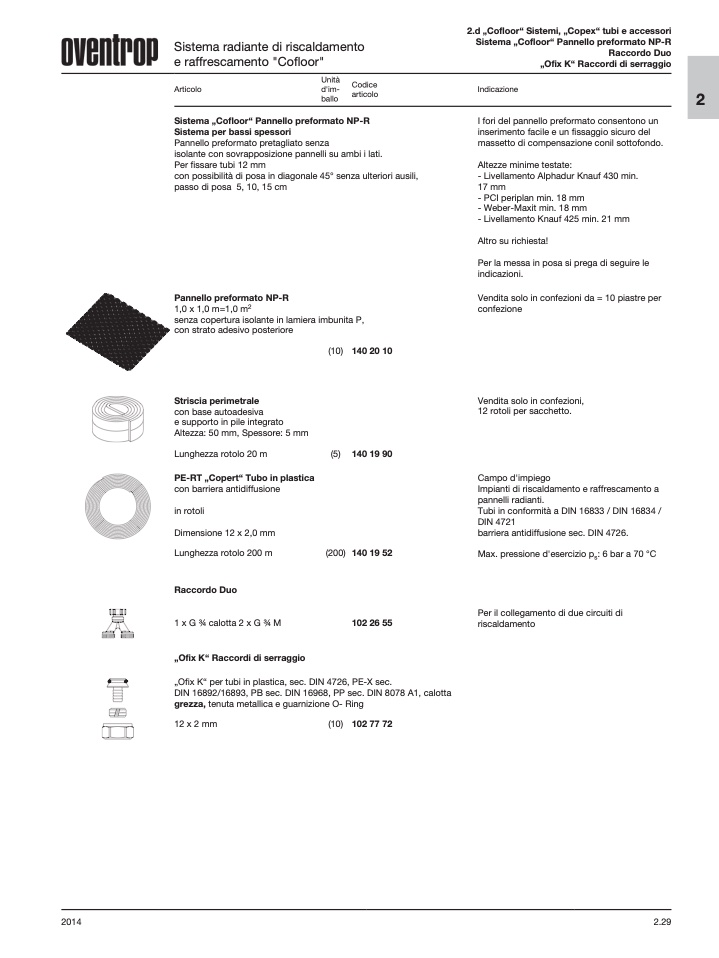

Sistema radiante di riscaldamento
e raffrescamento "Cofloor"
2.d „Cofloor“ Sistemi, „Copex“ tubi e accessori
Sistema „Cofloor“ Pannello preformato NP-R
Raccordo Duo
„Ofix K“ Raccordi di serraggio
Indicazione
I fori del pannello preformato consentono un
inserimento facile e un fissaggio sicuro del
massetto di compensazione conil sottofondo.
Altezze minime testate:
- Livellamento Alphadur Knauf 430 min.
17 mm
- PCI periplan min. 18 mm
- Weber-Maxit min. 18 mm
- Livellamento Knauf 425 min. 21 mm
Altro su richiesta!
Per la messa in posa si prega di seguire le
indicazioni.
Vendita solo in confezioni da = 10 piastre per
confezione
Vendita solo in confezioni,
12 rotoli per sacchetto.
Campo d'impiego
Impianti di riscaldamento e raffrescamento a
pannelli radianti.
Tubi in conformità a DIN 16833 / DIN 16834 /
DIN 4721
barriera antidiffusione sec. DIN 4726.
Max. pressione d'esercizio p
s
: 6 bar a 70 °C
Per il collegamento di due circuiti di
riscaldamento
Unità
Articolo
d'im-
ballo
Codice
articolo
2
Sistema „Cofloor“ Pannello preformato NP-R
Sistema per bassi spessori
Pannello preformato pretagliato senza
isolante con sovrapposizione pannelli su ambi i lati.
Per fissare tubi 12 mm
con possibilità di posa in diagonale 45° senza ulteriori ausili,
passo di posa 5, 10, 15 cm
Pannello preformato NP-R
1,0 x 1,0 m=1,0 m2
senza copertura isolante in lamiera imbunita P,
con strato adesivo posteriore
Striscia perimetrale
con base autoadesiva
e supporto in pile integrato
Altezza: 50 mm, Spessore: 5 mm
Lunghezza rotolo 20 m
PE-RT „Copert“ Tubo in plastica
con barriera antidiffusione
in rotoli
Dimensione 12 x 2,0 mm
Lunghezza rotolo 200 m
Raccordo Duo
1 x G 3⁄4 calotta 2 x G 3⁄4 M
„Ofix K“ Raccordi di serraggio
(10) 140 20 10
(5) 140 19 90
(200) 140 19 52
102 26 55
„Ofix K“ per tubi in plastica, sec. DIN 4726, PE-X sec.
DIN 16892/16893, PB sec. DIN 16968, PP sec. DIN 8078 A1, calotta
grezza, tenuta metallica e guarnizione O- Ring
12 x 2 mm
(10) 102 77 72
