3
filettatura femmina su
DN 15
DN 20
DN 25
DN 32
DN 40
ambo i lati sec. EN 10226
0
0
0
0
6
6
1
1
1
2
0
0
1
2
0
0
0
0
0
8
O
V
O
V
3.36
2014

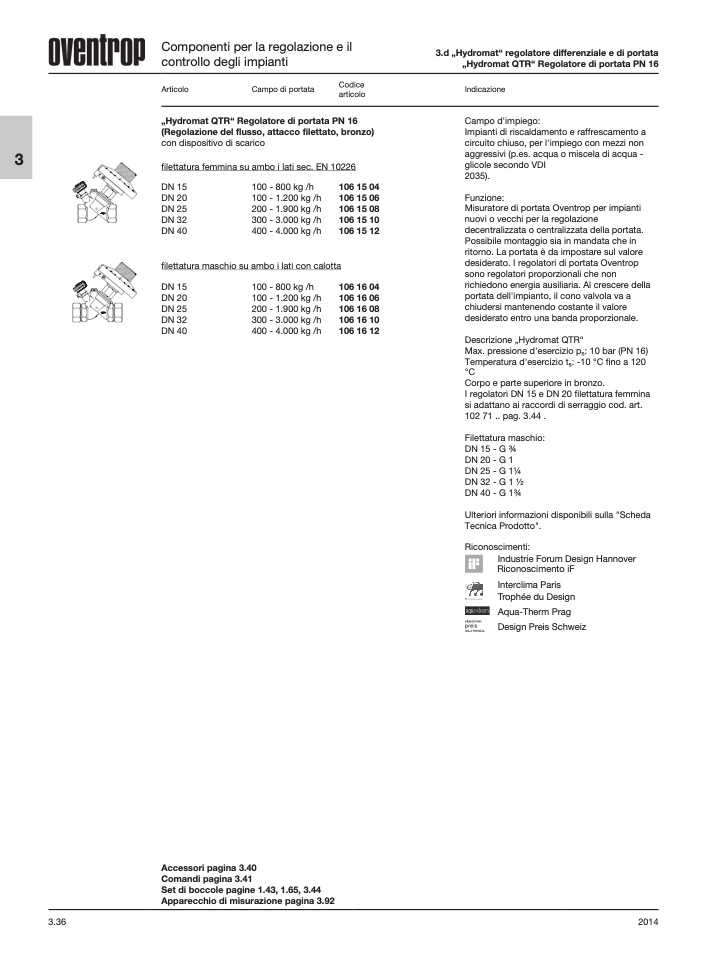

Componenti per la regolazione e il
controllo degli impianti
Articolo
Campo di portata
Codice
articolo
„Hydromat QTR“ Regolatore di portata PN 16
(Regolazione del flusso, attacco filettato, bronzo)
con dispositivo di scarico
3.d „Hydromat“ regolatore differenziale e di portata
„Hydromat QTR“ Regolatore di portata PN 16
Indicazione
Campo d'impiego:
Impianti di riscaldamento e raffrescamento a
circuito chiuso, per l'impiego con mezzi non
aggressivi (p.es. acqua o miscela di acqua -
glicole secondo VDI
2035).
Funzione:
Misuratore di portata Oventrop per impianti
nuovi o vecchi per la regolazione
decentralizzata o centralizzata della portata.
Possibile montaggio sia in mandata che in
ritorno. La portata è da impostare sul valore
desiderato. I regolatori di portata Oventrop
sono regolatori proporzionali che non
richiedono energia ausiliaria. Al crescere della
portata dell'impianto, il cono valvola va a
chiudersi mantenendo costante il valore
desiderato entro una banda proporzionale.
Descrizione „Hydromat QTR“
Max. pressione d'esercizio p
s
: 10 bar (PN 16)
Temperatura d'esercizio t
s
: -10 °C fino a 120
°C
Corpo e parte superiore in bronzo.
I regolatori DN 15 e DN 20 filettatura femmina
si adattano ai raccordi di serraggio cod. art.
102 71 .. pag. 3.44 .
Filettatura maschio:
DN 15 - G 3⁄4
DN 20 - G 1
DN 25 - G 11⁄4
DN 32 - G 1 1⁄2
DN 40 - G 13⁄4
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
Riconoscimenti:
Industrie Forum Design Hannover
Riconoscimento iF
Interclima Paris
Trophée du Design
Aqua-Therm Prag
Design Preis Schweiz
filettatura maschio su ambo i lati con calotta
DN 15
DN 20
DN 25
DN 32
DN 40
100 - 800 kg /h
100 - 1.200 kg /h
200 - 1.900 kg /h
300 - 3.000 kg /h
400 - 4.000 kg /h
106 16 04
106 16 06
106 16 08
106 16 10
106 16 12
Accessori pagina 3.40
Comandi pagina 3.41
Set di boccole pagine 1.43, 1.65, 3.44
Apparecchio di misurazione pagina 3.92
100 - 800 kg /h
100 - 1.200 kg /h
200 - 1.900 kg /h
300 - 3.000 kg /h
400 - 4.000 kg /h
106 15 04
106 15 06
106 15 08
106 15 10
106 15 12
