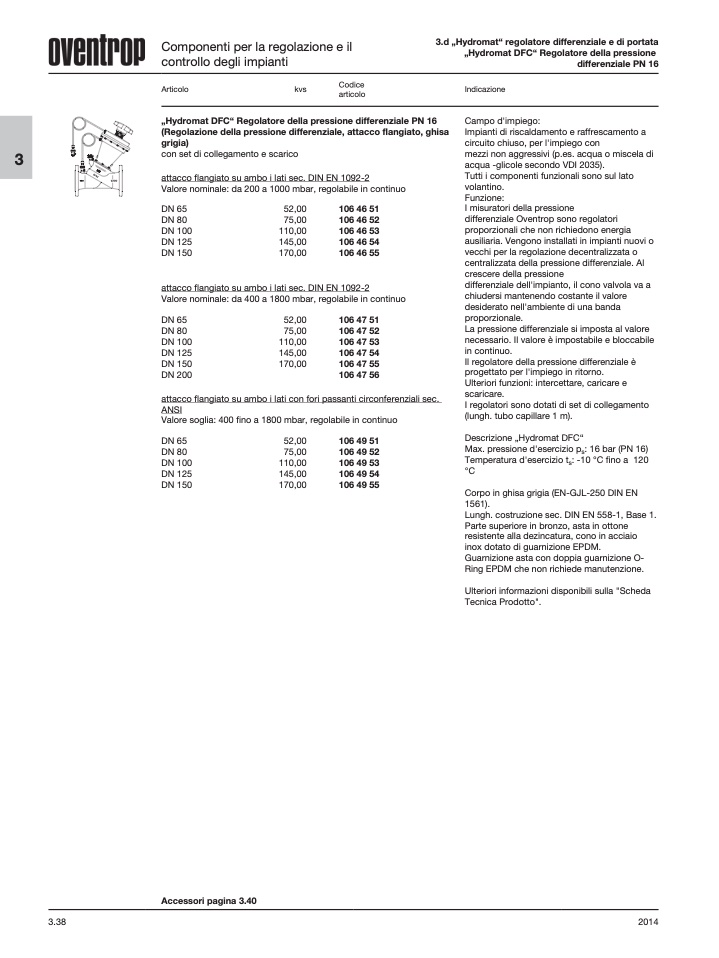

Campo d'impiego:
Impianti di riscaldamento e raffrescamento a
circuito chiuso, per l'impiego con
mezzi non aggressivi (p.es. acqua o miscela di
acqua -glicole secondo VDI 2035).
Tutti i componenti funzionali sono sul lato
volantino.
Funzione:
I misuratori della pressione
differenziale Oventrop sono regolatori
proporzionali che non richiedono energia
ausiliaria. Vengono installati in impianti nuovi o
vecchi per la regolazione decentralizzata o
centralizzata della pressione differenziale. Al
crescere della pressione
differenziale dell'impianto, il cono valvola va a
chiudersi mantenendo costante il valore
desiderato nell'ambiente di una banda
proporzionale.
La pressione differenziale si imposta al valore
necessario. Il valore è impostabile e bloccabile
in continuo.
Il regolatore della pressione differenziale è
progettato per l'impiego in ritorno.
Ulteriori funzioni: intercettare, caricare e
scaricare.
I regolatori sono dotati di set di collegamento
(lungh. tubo capillare 1 m).
Descrizione „Hydromat DFC“
Max. pressione d'esercizio p
s
: 16 bar (PN 16)
Temperatura d'esercizio t
s
: -10 °C fino a 120
°C
Corpo in ghisa grigia (EN-GJL-250 DIN EN
1561).
Lungh. costruzione sec. DIN EN 558-1, Base 1.
Parte superiore in bronzo, asta in ottone
resistente alla dezincatura, cono in acciaio
inox dotato di guarnizione EPDM.
Guarnizione asta con doppia guarnizione O-
Ring EPDM che non richiede manutenzione.
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
3.38
2014
Componenti per la regolazione e il
controllo degli impianti
Articolo
kvs
Codice
articolo
„Hydromat DFC“ Regolatore della pressione differenziale PN 16
(Regolazione della pressione differenziale, attacco flangiato, ghisa
grigia)
con set di collegamento e scarico
attacco flangiato su ambo i lati sec. DIN EN 1092-2
Valore nominale: da 200 a 1000 mbar, regolabile in continuo
Indicazione
DN 65
DN 80
DN 100
DN 125
DN 150
52,00
106 46 51
75,00
106 46 52
110,00
106 46 53
145,00
106 46 54
170,00
106 46 55
attacco flangiato su ambo i lati sec. DIN EN 1092-2
Valore nominale: da 400 a 1800 mbar, regolabile in continuo
DN 65
DN 80
DN 100
DN 125
DN 150
DN 200
52,00
106 47 51
75,00
106 47 52
110,00
106 47 53
145,00
106 47 54
170,00
106 47 55
106 47 56
attacco
ANSI
Valore soglia: 400 fino a 1800 mbar, regolabile in continuo
DN 65
DN 80
DN 100
DN 125
DN 150
52,00
75,00
110,00
145,00
170,00
106 49 51
106 49 52
106 49 53
106 49 54
106 49 55
flangiato su ambo i lati con fori passanti circonferenziali sec.
Accessori pagina 3.40
3.d „Hydromat“ regolatore differenziale e di portata
„Hydromat DFC“ Regolatore della pressione
differenziale PN 16
