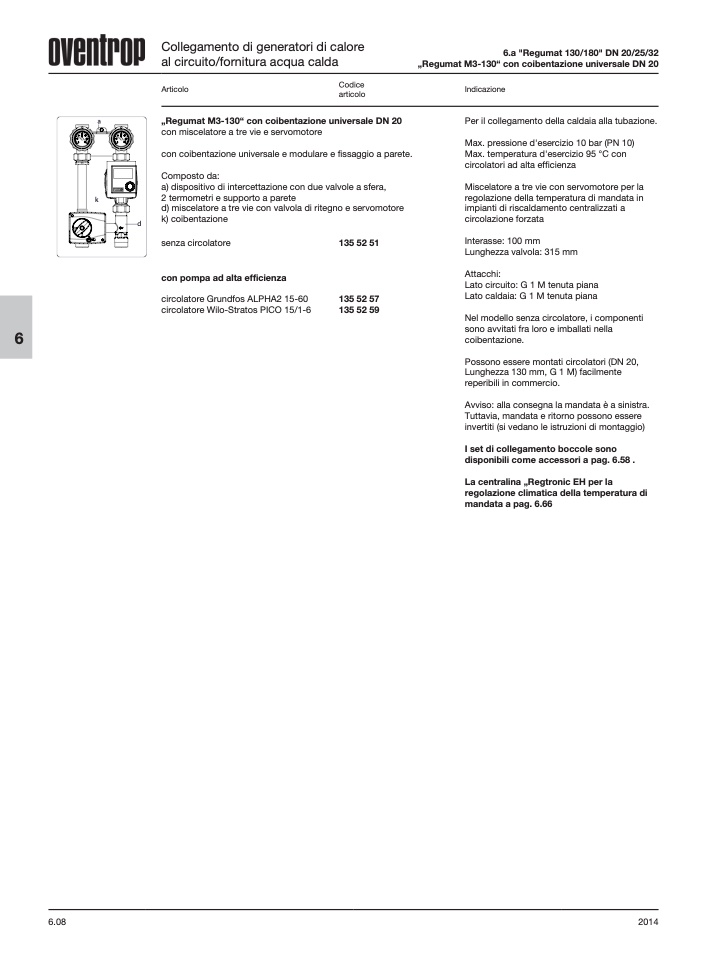

Collegamento di generatori di calore
al circuito/fornitura acqua calda
Articolo
Codice
articolo
„Regumat M3-130“ con coibentazione universale DN 20
con miscelatore a tre vie e servomotore
con coibentazione universale e modulare e fissaggio a parete.
Composto da:
a) dispositivo di intercettazione con due valvole a sfera,
2 termometri e supporto a parete
d) miscelatore a tre vie con valvola di ritegno e servomotore
k) coibentazione
6.a "Regumat 130/180" DN 20/25/32
„Regumat M3-130“ con coibentazione universale DN 20
Indicazione
Per il collegamento della caldaia alla tubazione.
Max. pressione d'esercizio 10 bar (PN 10)
Max. temperatura d'esercizio 95 °C con
circolatori ad alta efficienza
Miscelatore a tre vie con servomotore per la
regolazione della temperatura di mandata in
impianti di riscaldamento centralizzati a
circolazione forzata
Interasse: 100 mm
Lunghezza valvola: 315 mm
Attacchi:
Lato circuito: G 1 M tenuta piana
Lato caldaia: G 1 M tenuta piana
Nel modello senza circolatore, i componenti
sono avvitati fra loro e imballati nella
coibentazione.
Possono essere montati circolatori (DN 20,
Lunghezza 130 mm, G 1 M) facilmente
reperibili in commercio.
Avviso: alla consegna la mandata è a sinistra.
Tuttavia, mandata e ritorno possono essere
invertiti (si vedano le istruzioni di montaggio)
I set di collegamento boccole sono
disponibili come accessori a pag. 6.58 .
La centralina „Regtronic EH per la
regolazione climatica della temperatura di
mandata a pag. 6.66
d
senza circolatore
con pompa ad alta efficienza
circolatore Grundfos ALPHA2 15-60
circolatore Wilo-Stratos PICO 15/1-6
135 52 51
135 52 57
135 52 59
