6

senza circolatore

con pompa ad alta efficienza

circolatore Grundfos ALPHA2 32-60

circolatore Wilo Stratos PICO 30/1-6

135 52 75

135 52 76

135 52 79

c

a

k

i

d

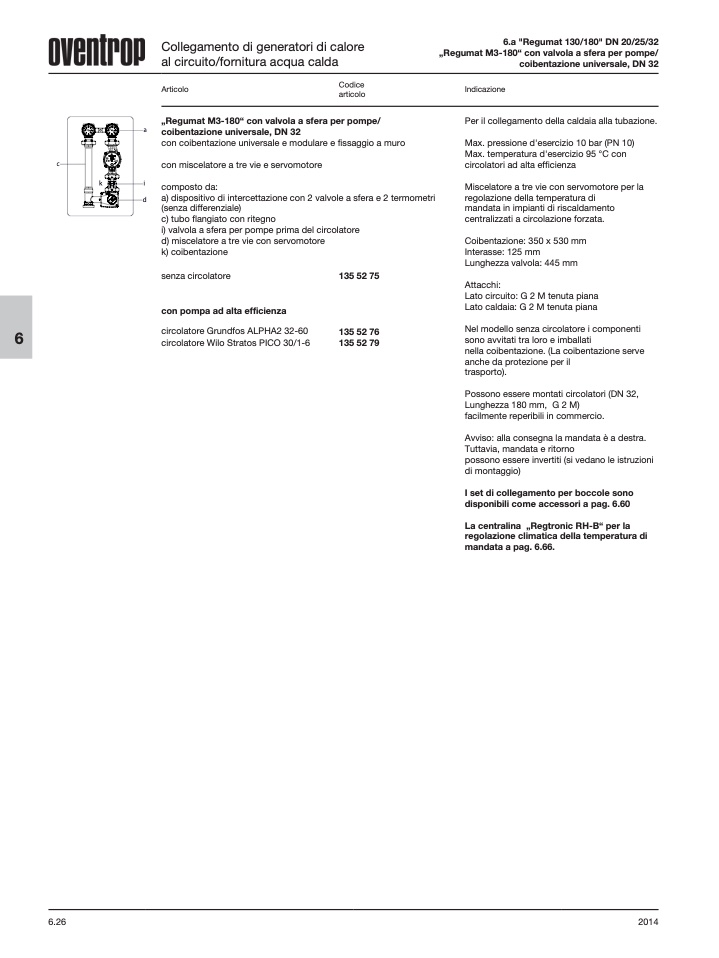

Collegamento di generatori di calore

al circuito/fornitura acqua calda

Articolo

Codice

articolo

„Regumat M3-180“ con valvola a sfera per pompe/

coibentazione universale, DN 32

con coibentazione universale e modulare e fissaggio a muro

con miscelatore a tre vie e servomotore

composto da:

a) dispositivo di intercettazione con 2 valvole a sfera e 2 termometri

(senza differenziale)

c) tubo flangiato con ritegno

i) valvola a sfera per pompe prima del circolatore

d) miscelatore a tre vie con servomotore

k) coibentazione

6.a "Regumat 130/180" DN 20/25/32

„Regumat M3-180“ con valvola a sfera per pompe/

coibentazione universale, DN 32

Indicazione

Per il collegamento della caldaia alla tubazione.

Max. pressione d'esercizio 10 bar (PN 10)

Max. temperatura d'esercizio 95 °C con

circolatori ad alta efficienza

Miscelatore a tre vie con servomotore per la

regolazione della temperatura di

mandata in impianti di riscaldamento

centralizzati a circolazione forzata.

Coibentazione: 350 x 530 mm

Interasse: 125 mm

Lunghezza valvola: 445 mm

Attacchi:

Lato circuito: G 2 M tenuta piana

Lato caldaia: G 2 M tenuta piana

Nel modello senza circolatore i componenti

sono avvitati tra loro e imballati

nella coibentazione. (La coibentazione serve

anche da protezione per il

trasporto).

Possono essere montati circolatori (DN 32,

Lunghezza 180 mm, G 2 M)

facilmente reperibili in commercio.

Avviso: alla consegna la mandata è a destra.

Tuttavia, mandata e ritorno

possono essere invertiti (si vedano le istruzioni

di montaggio)

I set di collegamento per boccole sono

disponibili come accessori a pag. 6.60

La centralina „Regtronic RH-B“ per la

regolazione climatica della temperatura di

mandata a pag. 6.66.

6.26

2014
