Set di regolazione a punto fisso
per mantenere costante la temperatura di mandata
in sistemi di riscaldamento radianti a pavimento e a parete
composto da:
a) dispositivo di intercettazione con 2 valvole a sfera e 2 termometri
(senza differenziale) e attacco per sonda ad immersione
b) regolatore di temperatura con sonda ad immersione
c) tubo flangiato con ritegno
d) valvola miscelatrice a tre vie
e) regolatore di temperatura elettronico a contatto
f) circolatore (ghisa grigia)
k) coibentazione
a
Set di regolazione a punto fisso
per mantenere costante la temperatura di mandata
in sistemi di riscaldamento radianti a pavimento e a parete
con coibentazione universale e modulare
composto da:
a) dispositivo di intercettazione con 2 valvole a sfera e 2 termometri
(senza differenziale) e attacco per sonda ad immersione
b) regolatore di temperatura con sonda ad immersione
c) tubo flangiato con ritegno
d) valvola miscelatrice a tre vie
e) regolatore di temperatura elettronico a contatto
f) circolatore (ghisa grigia)
i) valvola a sfera per circolatori
k) coibentazione
d
b
e
i
f
Collegamento di generatori di calore
al circuito/fornitura acqua calda

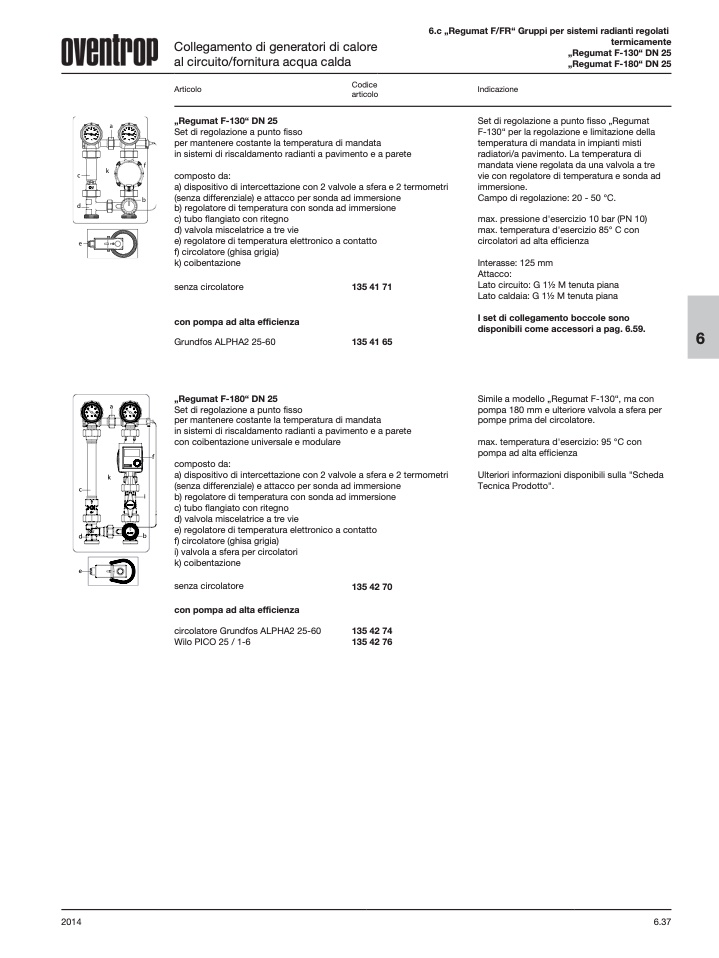

6.c „Regumat F/FR“ Gruppi per sistemi radianti regolati
termicamente
„Regumat F-130“ DN 25
„Regumat F-180“ DN 25
Indicazione
Set di regolazione a punto fisso „Regumat
F-130“ per la regolazione e limitazione della
temperatura di mandata in impianti misti
radiatori/a pavimento. La temperatura di
mandata viene regolata da una valvola a tre
vie con regolatore di temperatura e sonda ad
immersione.
Campo di regolazione: 20 - 50 °C.
max. pressione d'esercizio 10 bar (PN 10)
max. temperatura d'esercizio 85° C con
circolatori ad alta efficienza
Interasse: 125 mm
Attacco:
Lato circuito: G 11⁄2 M tenuta piana
Lato caldaia: G 11⁄2 M tenuta piana
I set di collegamento boccole sono
disponibili come accessori a pag. 6.59.
Simile a modello „Regumat F-130“, ma con
pompa 180 mm e ulteriore valvola a sfera per
pompe prima del circolatore.
max. temperatura d'esercizio: 95 °C con
pompa ad alta efficienza
Ulteriori informazioni disponibili sulla "Scheda
Tecnica Prodotto".
Articolo
„Regumat F-130“ DN 25
Codice
articolo
senza circolatore
con pompa ad alta efficienza
Grundfos ALPHA2 25-60
„Regumat F-180“ DN 25
135 41 71
135 41 65
6
senza circolatore
con pompa ad alta efficienza
circolatore Grundfos ALPHA2 25-60
Wilo PICO 25 / 1-6
135 42 70
135 42 74
135 42 76
