6

per pompe di calore

con set di raccordo gruppo di sicurezza MAG

composto da:

intercettazione con 2 rubinetti a sfera e

2 termometri (senza differenziale)

valvola a sfera per pompe prima del circolatore

copertura coibentante

Set di raccordo gruppo di sicurezza MAG

pompa ad alta efficienza WILO PICO 25/1-6

Angolo di raccordo G 1⁄2

135 68 72

Gruppo di collegamento circuito di riscaldamento

per pompe di calore

con set di raccordo gruppo di sicurezza MAG

composto da:

dispositivo di intercettazione con 2 rubinetti a sfera e

2 termometri (senza differenziale)

tubo flangiato con valvola di ritegno

distanziale

valvola a sfera per circolatori prima del circolatore

coibentazione

set di raccordo gruppo di sicurezza MAG

circolatore ad alta efficienza WILO PICO 25/1-6

135 69 72

Set di raccordo gruppo di sicurezza MAG

135 69 89

6.48

2014

2

0

4

6

bar

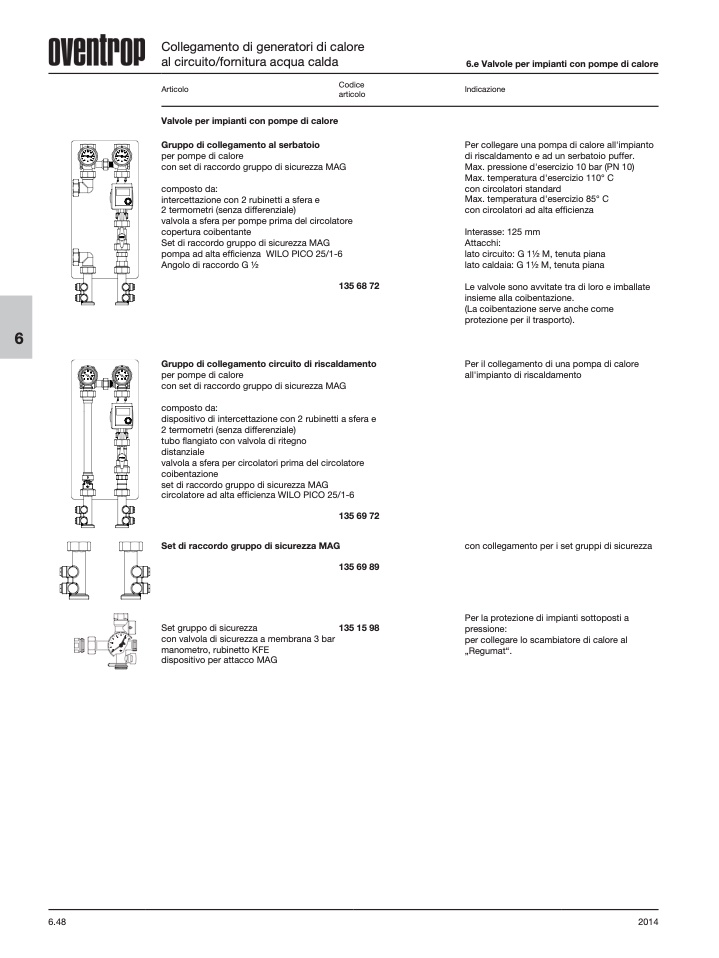

Collegamento di generatori di calore

al circuito/fornitura acqua calda

6.e Valvole per impianti con pompe di calore

Indicazione

Per collegare una pompa di calore all'impianto

di riscaldamento e ad un serbatoio puffer.

Max. pressione d'esercizio 10 bar (PN 10)

Max. temperatura d'esercizio 110° C

con circolatori standard

Max. temperatura d'esercizio 85° C

con circolatori ad alta efficienza

Interasse: 125 mm

Attacchi:

lato circuito: G 11⁄2 M, tenuta piana

lato caldaia: G 11⁄2 M, tenuta piana

Le valvole sono avvitate tra di loro e imballate

insieme alla coibentazione.

(La coibentazione serve anche come

protezione per il trasporto).

Per il collegamento di una pompa di calore

all'impianto di riscaldamento

Articolo

Valvole per impianti con pompe di calore

Gruppo di collegamento al serbatoio

Codice

articolo

Set gruppo di sicurezza

con valvola di sicurezza a membrana 3 bar

manometro, rubinetto KFE

dispositivo per attacco MAG

135 15 98

con collegamento per i set gruppi di sicurezza

Per la protezione di impianti sottoposti a

pressione:

per collegare lo scambiatore di calore al

„Regumat“.
