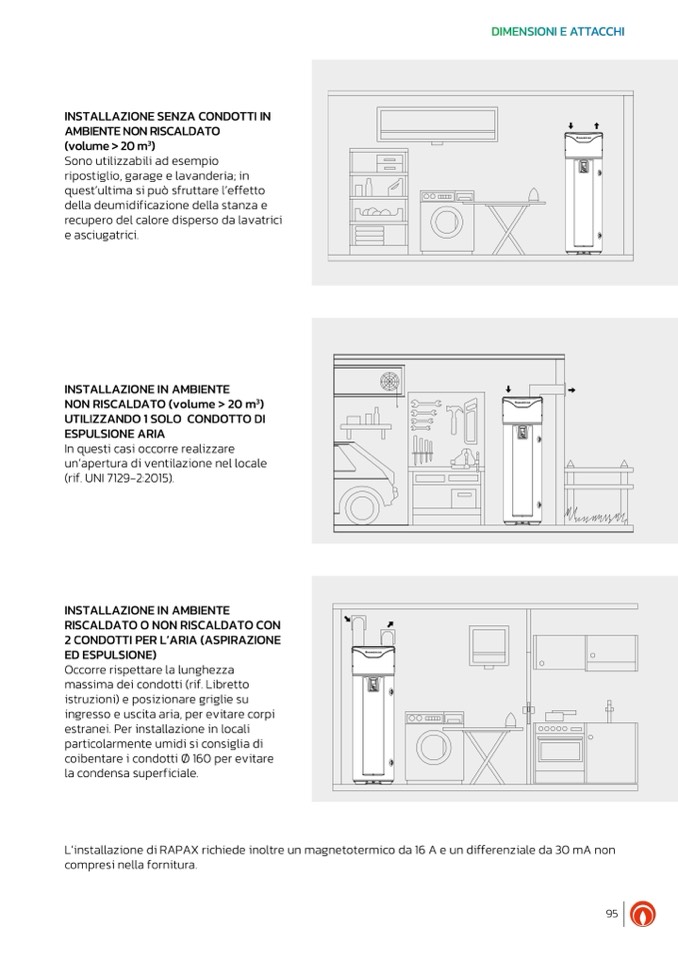

INSTALLAZIONE SENZA CONDOTTI IN
AMBIENTE NON RISCALDATO
(volume > 20 m
3
)
Sono utilizzabili ad esempio
ripostiglio, garage e lavanderia; in
quest’ultima si può sfruttare l’effetto
della deumidificazione della stanza e
recupero del calore disperso da lavatrici
e asciugatrici.
INSTALLAZIONE IN AMBIENTE
NON RISCALDATO (volume > 20 m
3
)
UTILIZZANDO 1 SOLO CONDOTTO DI
ESPULSIONE ARIA
In questi casi occorre realizzare
un’apertura di ventilazione nel locale
(rif. UNI 7129-2:2015).
INSTALLAZIONE IN AMBIENTE
RISCALDATO O NON RISCALDATO CON
2 CONDOTTI PER L’ARIA (ASPIRAZIONE
ED ESPULSIONE)
Occorre rispettare la lunghezza
massima dei condotti (rif. Libretto
istruzioni) e posizionare griglie su
ingresso e uscita aria, per evitare corpi
estranei. Per installazione in locali
particolarmente umidi si consiglia di
coibentare i condotti Ø 160 per evitare
la condensa superficiale.
L’installazione di RAPAX richiede inoltre un magnetotermico da 16 A e un differenziale da 30 mA non
compresi nella fornitura.
DIMENSIONI E ATTACCHI
95
