Ricettori per sistema sifonico primari
o
Quantità dei ricettori
Il numero e la corretta posizione de
i
ricettori vanno determinati dopo aver
calcolato la capacità di drenaggio che è
data dall’intensità di pioggia, dal fattor
e
di de
flusso e dalle zone di captazione.
In base ai dati forniti dal progettista,
i
tecnici Wavin utilizzano la tecnica del
“computer modelling” (creazione di un
modello al computer) per creare una
proposta planimetrica dettagliata ed
eseguire i calcoli idraulici.
La quantità dei ricettori verrà calcolat
a
considerando la capacità di drenaggi
o
della superficie del tetto, la capacità di
drenaggio dei ricettori, la distanza tra
i ricettori e il livello massimo di acqua
richiesto in prossimità degli stessi.
d’acqua del sistema primario, secondari
o
o di emergenza
.
Posizionamento dei ricettori
L’acqua deve defluire verso i ricettori
senza alcun impedimento. I ricettori sul
tetto oppure in grondaia devono esser
e
posizionati nel punto più basso. I ricettori
collegati allo stesso discendente devon
o
essere allo stesso livello e devon
o
trovarsi preferibilmente in una posizion
e
tale da poter “comunicare” tra loro. Di
solito vicino al bordo del tetto o all
e
pareti adiacenti si depositano sporcizia
e fogliame, per questo motivo si consi
-
glia di collocare i ricettori a una distanz
a
minima di 0,5 metri dal bordo del tett
o
(vedere Figura 24). Se l’altezza del bord
o
del tetto supera il mezzo metro (es. u
n
parapetto), allora la distanza minim
a
richiesta sarà di 1,5 metri
.
alcune regole di prassi per identi
ficar
e
le soluzioni possibili per il drenaggio del
tetto.
Evitare di collocare i ricettori o d
i
posare le tubazioni sopra a local
i
in cui è facile che si crei condens
a
oppure in zone in cui il mancato
funzionamento del sistema potrebb
e
danneggiare le strutture o le persone
.
I locali così de
finiti “proibiti” sono d
i
seguito elencati, (ma non per questo
di impedimento alla realizzazion
e
dell’impianto): sale operatorie negl
i
ospedali, archivi oppure cabine elet
-
triche di trasformazione. Se non
è
possibile evitare queste zone, sar
à
necessario adottare misure special
i
(isolamento per evitare la condensa
,
attento collaudo del sistema di tuba
-
zioni, ecc.)
.
Per i sistemi sifonici standard o primar
i
la distanza intermedia massima tra
i
ricettori deve essere di 30 metri. Wavin
applicherà la stessa distanza intermedi
a
massima di 30 metri, anche nel caso in
cui il sistema sifonico venga utilizzato
come sistema di emergenza o sistema
secondario
.
Per il posizionamento dei ricettori s
i
tengono in considerazione i seguenti
fattori:
struttura del tetto e linee d’impluvio;
destinazione dei locali sottostanti;
fattibilità di un sistema di emergenza
;
area da drenare
Wavin fornisce inoltre l’indicazione de
l
livello di acqua richiesto in prossimità
dei ricettori. ll progettista dell’edificio,
invece, è responsabile del calcolo del
carico di acqua gravante sul tetto
,
tenendo in considerazione il livello
È necessario considerare nell’insieme
tutti ifattori sopra descritti visto ch
e
interagiscono tra loro. Perciò, durante gli
studi di progettazione è bene rispettar
e
Collocare i ricettori nelle linee d’im
-
pluvio che attraverso la pendenz
a
del tetto riceveranno l’acqua relativ
a
all’area di captazione. Per questo
motivo di solito non si montan
o
ricettori nelle zone in pendenza. La
distanza massima tra ricettori conse
-
cutivi deve essere di 30 metri. I ricet
-
tori terminali possono essere posizio-
nati
fino a ad un massimo di 15 metr
i
dalle pareti esterne della struttura
.

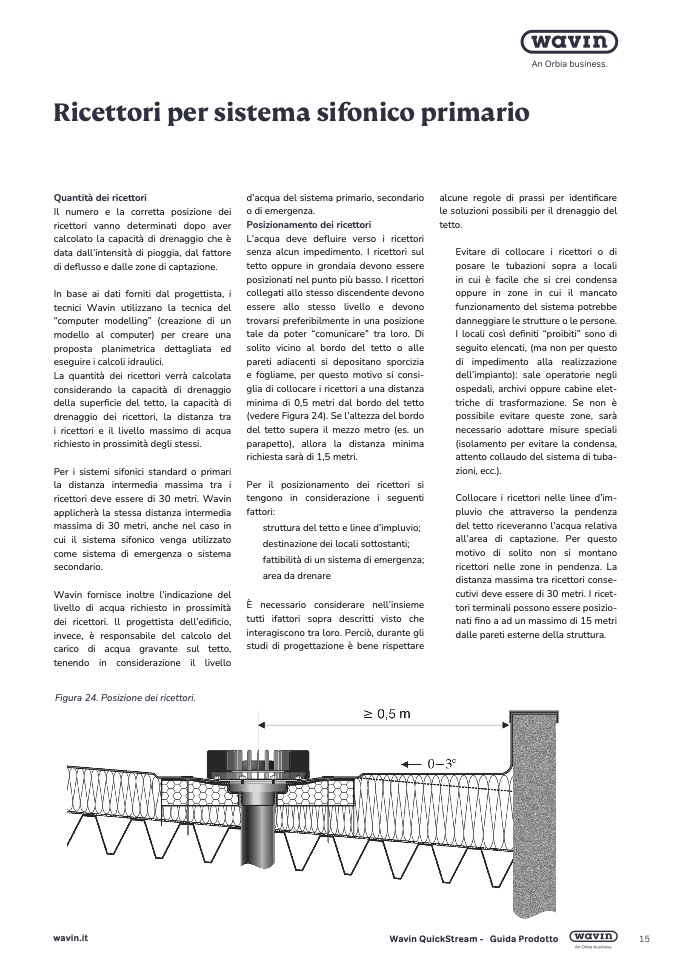

Figura 24. Posizione dei ricettori
.
wavin.it
Wavin QuickStream - Guida Prodott
o
15
