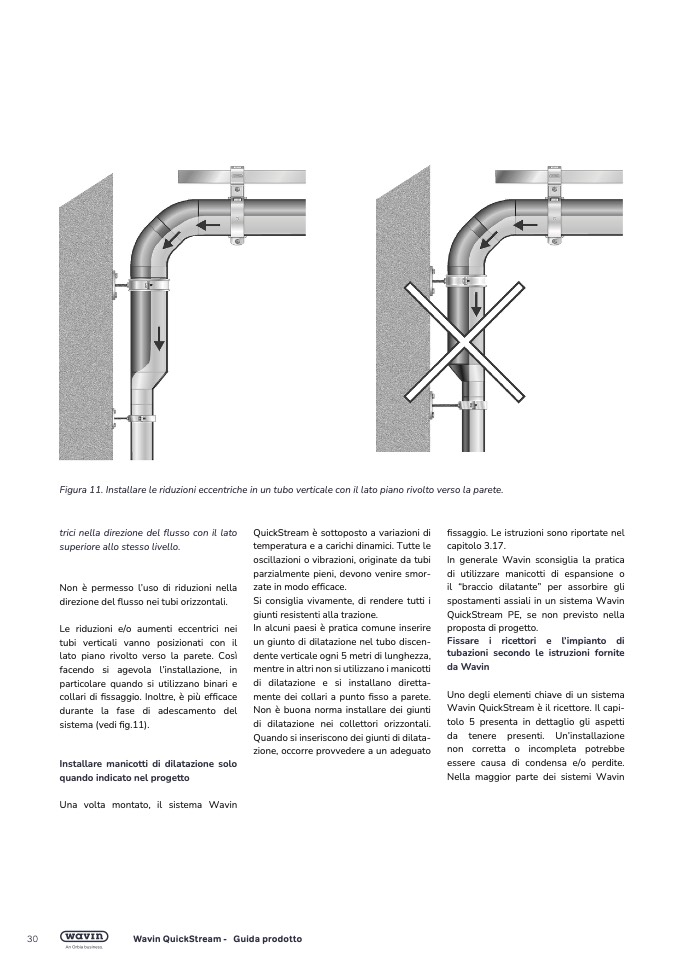

Figura 11. Installare le riduzioni eccentriche in un tubo verticale con il lato piano rivolto verso la parete

.

trici nella direzione del flusso con il lat

o

superiore allo stesso livello

.

Non è permesso l’uso di riduzioni nella

direzione del

flusso nei tubi orizzontali

.

Le riduzioni e/o aumenti eccentrici ne

i

tubi verticali vanno posizionati con i

l

lato piano rivolto verso la parete. Cos

ì

facendo si agevola l’installazione, in

particolare quando si utilizzano binari e

collari di fissaggio. Inoltre, è più efficace

durante la fase di adescamento de

l

sistema (vedi

fig.11).

QuickStream è sottoposto a variazioni di

temperatura e a carichi dinamici. Tutte l

e

oscillazioni o vibrazioni, originate da tubi

parzialmente pieni, devono venire smor-

zate in modo ef

ficace.

Si consiglia vivamente, di rendere tutti i

giunti resistenti alla trazione.

In alcuni paesi è pratica comune inserir

e

un giunto di dilatazione nel tubo discen

-

dente verticale ogni 5 metri di lunghezza,

mentre in altri non si utilizzano i manicotti

di dilatazione e si installano diretta-

mente dei collari a punto fisso a parete.

Non è buona norma installare dei giunt

i

di dilatazione nei collettori orizzontali.

Quando si inseriscono dei giunti di dilata

-

zione, occorre provvedere a un adeguat

o

fissaggio. Le istruzioni sono riportate ne

l

capitolo 3.17.

In generale Wavin sconsiglia la pratica

di utilizzare manicotti di espansione o

il “braccio dilatante” per assorbire gl

i

spostamenti assiali in un sistema Wavin

QuickStream PE, se non previsto nell

a

proposta di progetto

.

Fissare i ricettori e l’impianto di

tubazioni secondo le istruzioni fornit

e

da Wavin

Installare manicotti di dilatazione solo

quando indicato nel progett

o

Uno degli elementi chiave di un sistema

Wavin QuickStream è il ricettore. Il capi

-

tolo 5 presenta in dettaglio gli aspett

i

da tenere presenti. Un’installazione

non corretta o incompleta potrebbe

essere causa di condensa e/o perdite

.

Nella maggior parte dei sistemi Wavin

Una volta montato, il sistema Wavin
