Installazione dei ricettor

i

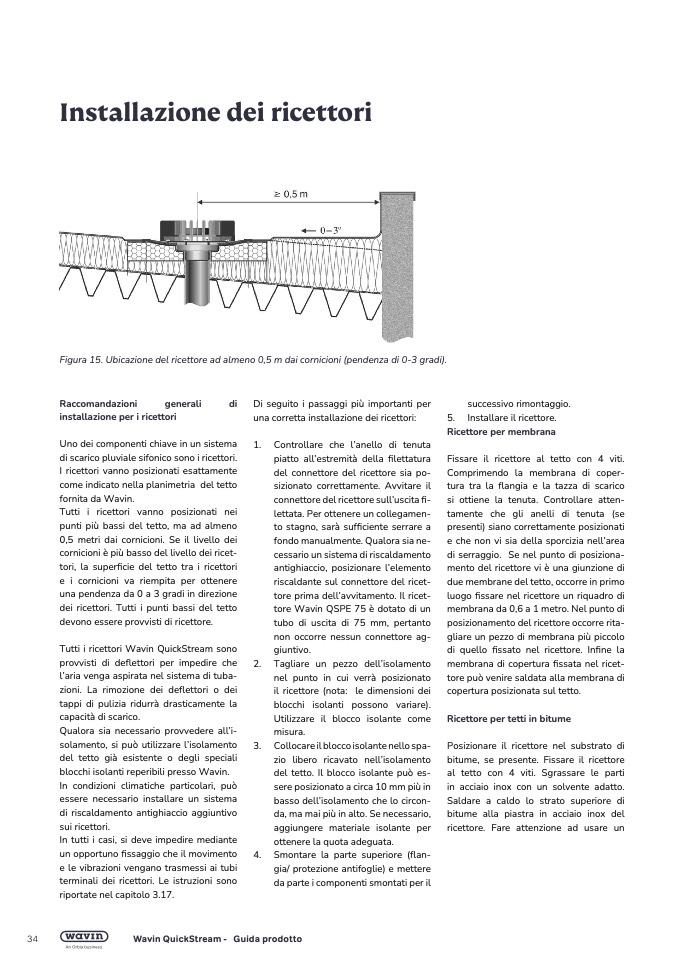

Figura 15. Ubicazione del ricettore ad almeno 0,5 m dai cornicioni (pendenza di 0-3 gradi).

Raccomandazioni

generali

d

i

installazione per i ricettori

Di seguito i passaggi più importanti pe

r

una corretta installazione dei ricettori

:

successivo rimontaggio.

5. Installare il ricettore

.

Ricettore per membran

a

Uno dei componenti chiave in un sistem

a

di scarico pluviale sifonico sono i ricettori

.

I ricettori vanno posizionati esattamente

come indicato nella planimetria del tett

o

fornita da Wavin

.

Tutti i ricettori vanno posizionati nei

punti più bassi del tetto, ma ad almeno

0,5 metri dai cornicioni. Se il livello dei

cornicioni è più basso del livello dei ricet

-

tori, la super

ficie del tetto tra i ricettor

i

e i cornicioni va riempita per ottenere

una pendenza da 0 a 3 gradi in direzion

e

dei ricettori. Tutti i punti bassi del tett

o

devono essere provvisti di ricettore

.

Tutti i ricettori Wavin QuickStream son

o

provvisti di deflettori per impedire che

l’aria venga aspirata nel sistema di tuba-

zioni. La rimozione dei deflettori o dei

tappi di pulizia ridurrà drasticamente la

capacità di scarico

.

Qualora sia necessario provvedere all’i

-

solamento, si può utilizzare l’isolament

o

del tetto già esistente o degli special

i

blocchi isolanti reperibili presso Wavin

.

In condizioni climatiche particolari, pu

ò

essere necessario installare un sistema

di riscaldamento antighiaccio aggiuntiv

o

sui ricettori.

In tutti i casi, si deve impedire mediant

e

un opportuno fissaggio che il moviment

o

e le vibrazioni vengano trasmessi ai tubi

terminali dei ricettori. Le istruzioni son

o

riportate nel capitolo 3.17.

1. Controllare che l’anello di tenuta

piatto all’estremità della filettatura

del connettore del ricettore sia po-

sizionato correttamente. Avvitare il

connettore del ricettore sull’uscita

fi-

lettata. Per ottenere un collegamen-

to stagno, sarà sufficiente serrare

a

fondo manualmente. Qualora sia ne-

cessario un sistema di riscaldamento

antighiaccio, posizionare l’elemento

riscaldante sul connettore del ricet-

tore prima dell’avvitamento. Il ricet-

tore Wavin QSPE 75 è dotato di un

tubo di uscita di 75 mm, pertanto

non occorre nessun connettore ag-

giuntivo.

2. Tagliare un pezzo dell’isolamento

nel punto in cui verrà posizionato

il ricettore (nota: le dimensioni dei

blocchi isolanti possono variare)

.

Utilizzare il blocco isolante come

misura

.

3.

Collocare il blocco isolante nello spa-

zio libero ricavato nell’isolamento

del tetto. Il blocco isolante può es-

sere posizionato a circa 10 mm più in

basso dell’isolamento che lo circon-

da, ma mai più in alto. Se necessario

,

aggiungere materiale isolante per

ottenere la quota adeguata.

4.

Smontare la parte superiore (flan-

gia/ protezione antifoglie) e mettere

da parte i componenti smontati per il

Fissare il ricettore al tetto con 4 viti.

Comprimendo la membrana di coper

-

tura tra la flangia e la tazza di scarico

si ottiene la tenuta. Controllare atten

-

tamente che gli anelli di tenuta (se

presenti) siano correttamente posizionati

e che non vi sia della sporcizia nell’area

di serraggio. Se nel punto di posiziona-

mento del ricettore vi è una giunzione d

i

due membrane del tetto, occorre in primo

luogo

fissare nel ricettore un riquadro d

i

membrana da 0,6 a 1 metro. Nel punto d

i

posizionamento del ricettore occorre rita

-

gliare un pezzo di membrana più piccolo

di quello fissato nel ricettore. In

fine la

membrana di copertura fissata nel ricet

-

tore può venire saldata alla membrana d

i

copertura posizionata sul tetto.

Ricettore per tetti in bitume

Posizionare il ricettore nel substrato d

i

bitume, se presente. Fissare il ricettore

al tetto con 4 viti. Sgrassare le part

i

in acciaio inox con un solvente adatto

.

Saldare a caldo lo strato superiore d

i

bitume alla piastra in acciaio inox de

l

ricettore. Fare attenzione ad usare u

n
