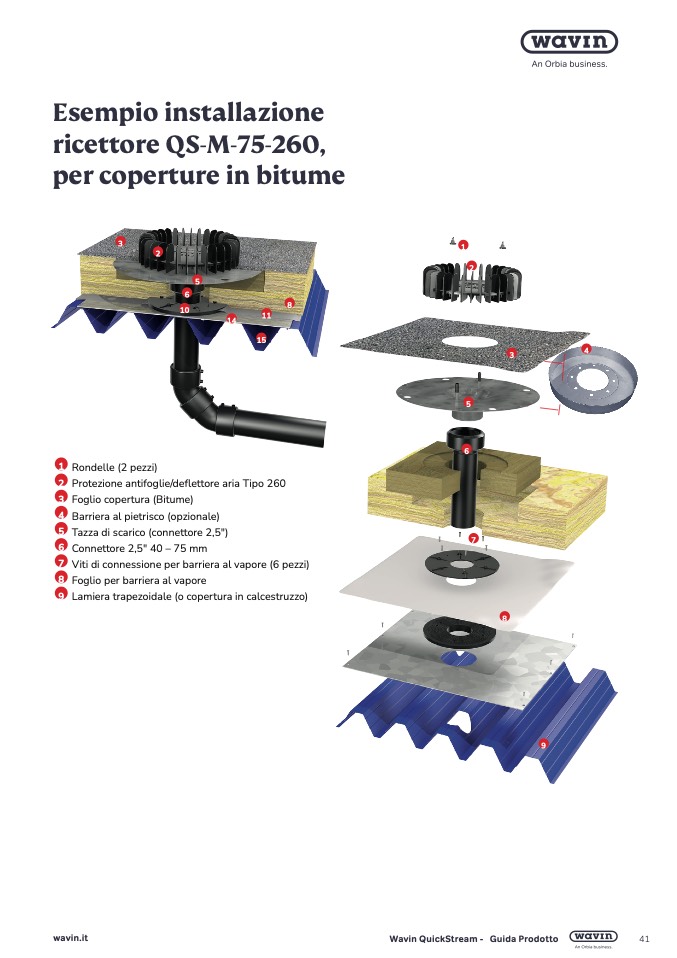

Esempio installazione

ricettore QS-M-75-260

,

per coperture in bitum

e

3

1

2

2

5

6

1

0

8

1

1

1

4

15

3

4

5

6

1

2

3

4

5

6

7

8

9

Rondelle (2 pezzi)

Protezione antifoglie/deflettore aria Tipo 260

Foglio copertura (Bitume

)

Barriera al pietrisco (opzionale

)

Tazza di scarico (connettore 2,5")

Connettore 2,5" 40 – 75 mm

Viti di connessione per barriera al vapore (6 pezzi

)

Foglio per barriera al vapor

e

Lamiera trapezoidale (o copertura in calcestruzzo)

7

8

9

wavin.it

Wavin QuickStream - Guida Prodott
