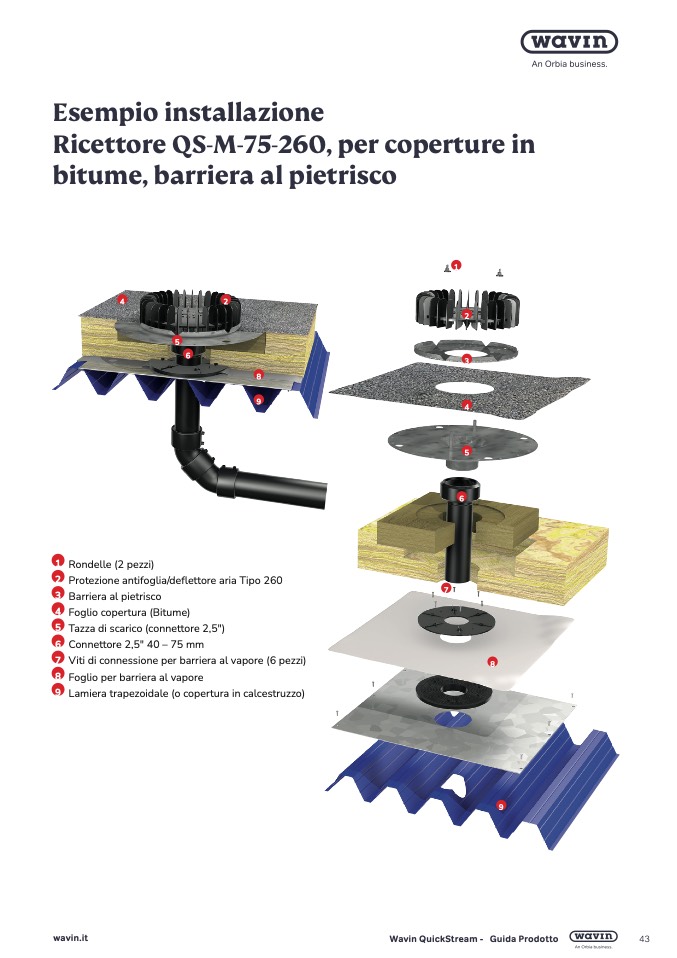

Esempio installazione

Ricettore QS-M-75-260, per coperture i

n

bitume, barriera al pietrisc

o

1

4

2

2

5

6

3

8

9

4

5

6

1

2

3

4

5

6

7

8

9

Rondelle (2 pezzi)

Protezione antifoglia/de

flettore aria Tipo 260

Barriera al pietrisco

Foglio copertura (Bitume)

Tazza di scarico (connettore 2,5"

)

Connettore 2,5" 40 – 75 mm

Viti di connessione per barriera al vapore (6 pezzi)

Foglio per barriera al vapore

Lamiera trapezoidale (o copertura in calcestruzzo)

7

8

9
