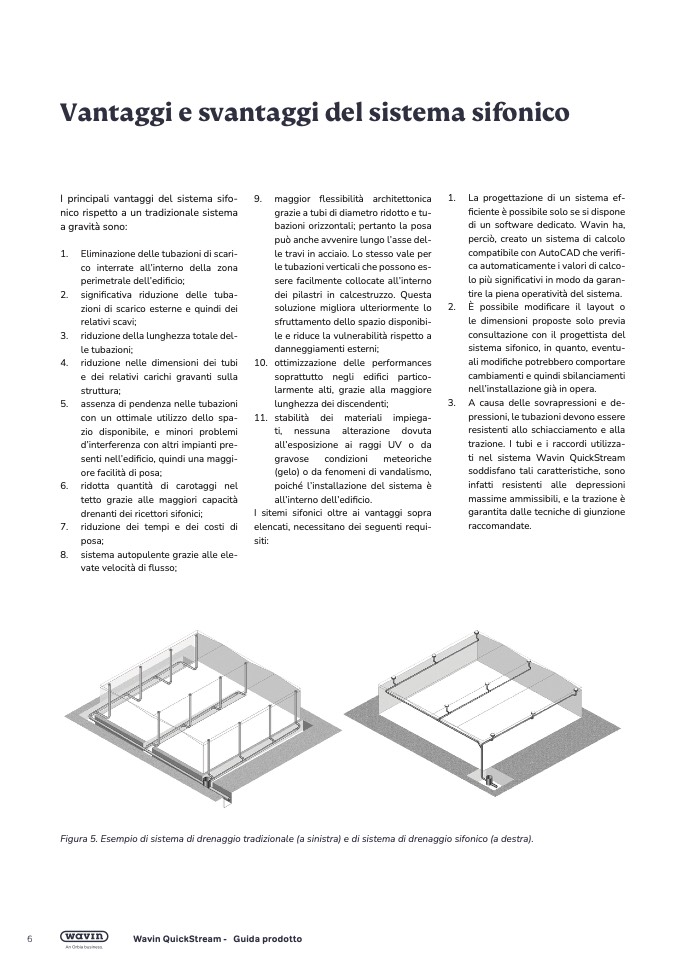

Vantaggi e svantaggi del sistema sifonico

I principali vantaggi del sistema sifo-

nico rispetto a un tradizionale sistema

a gravità sono

:

1.

Eliminazione delle tubazioni di scari-

co interrate all’interno della zona

perimetrale dell’edi

ficio

;

2. significativa riduzione delle tuba-

zioni di scarico esterne e quindi dei

relativi scavi

;

3.

riduzione della lunghezza totale del

-

le tubazioni;

4.

riduzione nelle dimensioni dei tub

i

e dei relativi carichi gravanti sulla

struttura

;

5.

assenza di pendenza nelle tubazioni

con un ottimale utilizzo dello spa-

zio disponibile, e minori problem

i

d’interferenza con altri impianti pre-

senti nell’edificio, quindi una maggi-

ore facilità di posa

;

6. ridotta quantità di carotaggi nel

tetto grazie alle maggiori capacità

drenanti dei ricettori sifonici;

7.

riduzione dei tempi e dei costi di

posa;

8.

sistema autopulente grazie alle ele

-

vate velocità di

flusso;

9. maggior

flessibilità architettonica

grazie a tubi di diametro ridotto e tu-

bazioni orizzontali; pertanto la posa

può anche avvenire lungo l’asse del-

le travi in acciaio. Lo stesso vale per

le tubazioni verticali che possono es-

sere facilmente collocate all’interno

dei pilastri in calcestruzzo. Questa

soluzione migliora ulteriormente lo

sfruttamento dello spazio disponibi-

le e riduce la vulnerabilità rispetto a

danneggiamenti esterni;

10. ottimizzazione delle performance

s

soprattutto negli edifici partico-

larmente alti, grazie alla maggiore

lunghezza dei discendenti

;

11. stabilità dei materiali impiega

-

ti, nessuna alterazione dovuta

all’esposizione ai raggi UV o da

gravose condizioni meteoriche

(gelo) o da fenomeni di vandalismo,

poiché l’installazione del sistema è

all’interno dell’edi

ficio.

I sitemi sifonici oltre ai vantaggi sopr

a

elencati, necessitano dei seguenti requi

-

siti

:

1.

2.

3.

La progettazione di un sistema ef-

ficiente è possibile solo se si dispon

e

di un software dedicato. Wavin ha

,

perciò, creato un sistema di calcolo

compatibile con AutoCAD che verifi-

ca automaticamente i valori di calco-

lo più significativi in modo da garan-

tire la piena operatività del sistema.

È possibile modificare il layout o

le dimensioni proposte solo previa

consultazione con il progettista de

l

sistema sifonico, in quanto, eventu-

ali modifiche potrebbero comportare

cambiamenti e quindi sbilanciament

i

nell’installazione già in opera.

A causa delle sovrapressioni e de-

pressioni, le tubazioni devono essere

resistenti allo schiacciamento e alla

trazione. I tubi e i raccordi utilizza-

ti nel sistema Wavin QuickStream

soddisfano tali caratteristiche, sono

infatti resistenti alle depressioni

massime ammissibili, e la trazione è

garantita dalle tecniche di giunzione

raccomandate.

Figura 5. Esempio di sistema di drenaggio tradizionale (a sinistra) e di sistema di drenaggio sifonico (a destra).
