Silent-Pro SuperTub
e
GEBERIT SILENT-PRO SUPERTUB
E
IMBATTIBILE NEL
RISPARMIO DI SPAZIO
IL NUOVO, RIVOLUZIONARIO
SISTEMA DI SCARICO PER EDIFICI MULTIPIAN
O
•
•
•
FLESSIBILITÀ
NELLA PROGETTAZION
E
MIGLIOR
UTILIZZO DELLO SPAZI
O
MAGGIOR
PORTATA DI SCARICO
Per il corretto funzionamento del sistem
a
di scarico, in costruzioni più alte di 10
m, sono necessari alcuni accorgiment
i
tecnici (ad esempio la realizzazione di un
a
circumventilazione al piede della colonna
)
che possono rendere la progettazione
e l’installazione più complesse ed
onerose
.
Con l’innovativa tecnologia d
i
Silent-Pro Supertube realizzare la colonn
a
di scarico diventa più semplice.
18
Novità e Focus 202
6
Silent-Pro SuperTube
GEBERIT SILENT-PRO SUPERTUBE
:
PROGETTAZIONE
E
INSTALLAZIONE SEMPLIFICAT
A

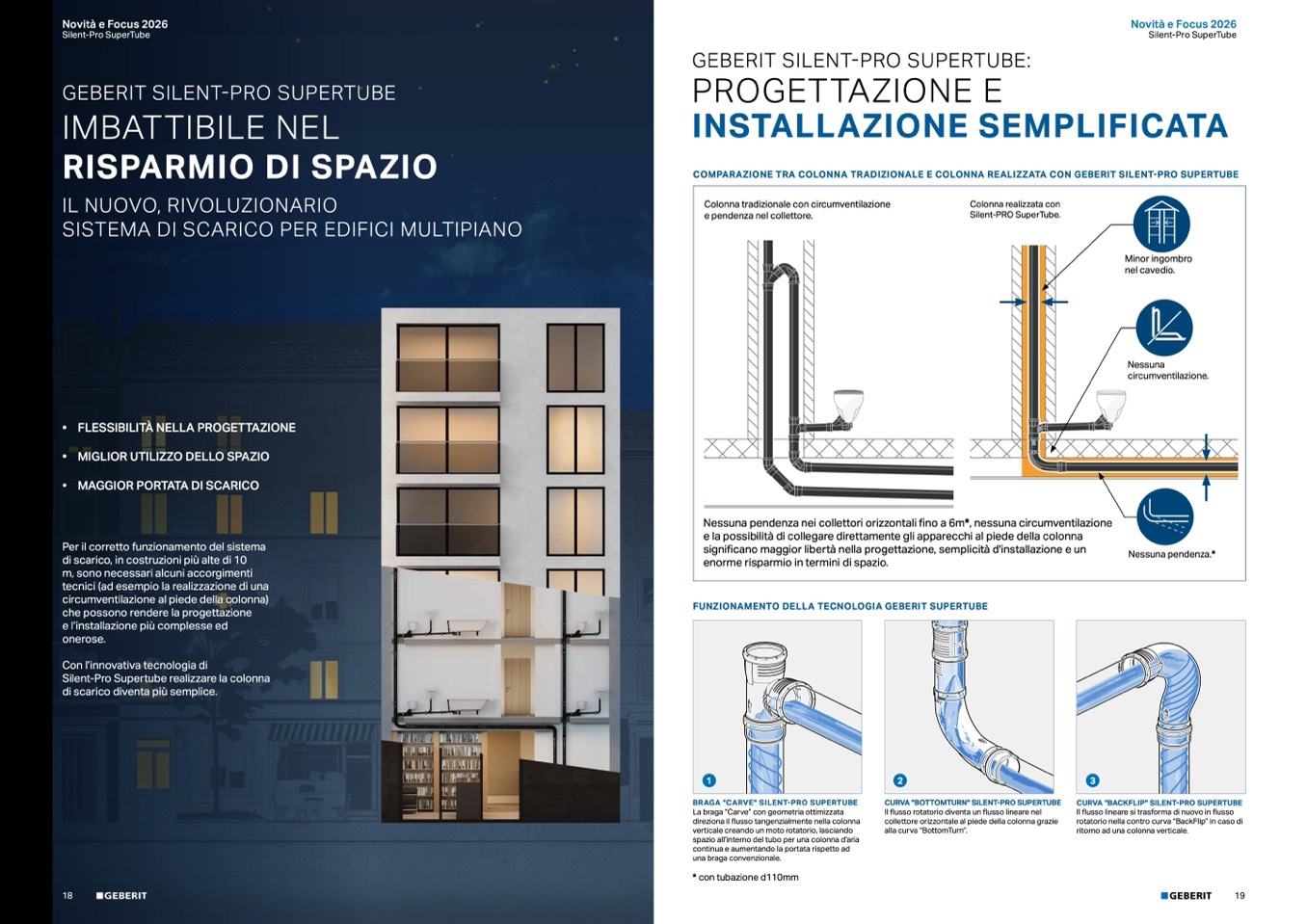

COMPARAZIONE TRA COLONNA TRADIZIONALE E COLONNA REALIZZATA CON GEBERIT SILENT-PRO SUPERTUB
E
Colonna tradizionale con circumventilazion
e
e pendenza nel collettore.
Colonna realizzata con
Silent-PRO SuperTube.
Minor ingombr
o
nel cavedio
.
Nessuna
circumventilazione
.
Nessuna pendenza nei collettori orizzontali fino a 6m*, nessuna circumventilazione
e la possibilità di collegare direttamente gli apparecchi al piede della colonn
a
signi
ficano maggior libertà nella progettazione, semplicità d'installazione e un
enorme risparmio in termini di spazio.
Nessuna pendenza.
*
FUNZIONAMENTO DELLA TECNOLOGIA GEBERIT SUPERTUBE
1
2
3
BRAGA "CARVE" SILENT-PRO SUPERTUBE
La braga “Carve” con geometria ottimizzata
direziona il flusso tangenzialmente nella colonna
verticale creando un moto rotatorio, lasciando
spazio all’interno del tubo per una colonna d’aria
continua e aumentando la portata rispetto ad
una braga convenzionale.
* con tubazione d110mm
CURVA "BOTTOMTURN" SILENT-PRO SUPERTUBE
Il
flusso rotatorio diventa un flusso lineare nel
collettore orizzontale al piede della colonna grazi
e
alla curva “BottomTurn”
.
CURVA "BACKFLIP" SILENT-PRO SUPERTUB
E
Il
flusso lineare si trasforma di nuovo in
flusso
rotatorio nella contro curva “BackFlip” in caso d
i
ritorno ad una colonna verticale
.
