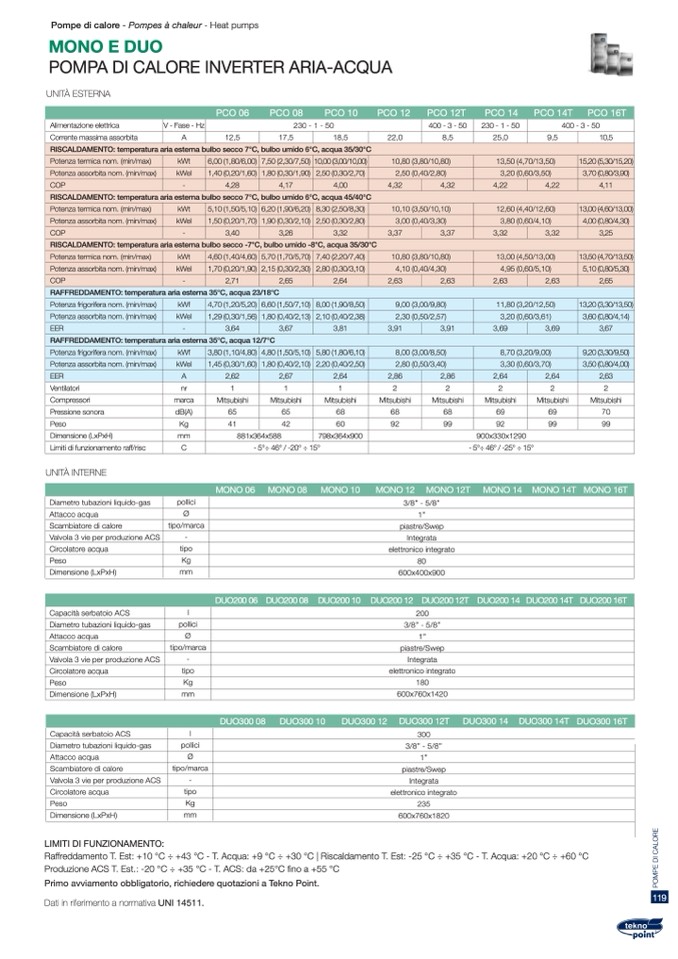

Pompe di calore - Pompes à chaleur - Heat pumps

MONO E DUO

POMPA DI CALORE INVERTER ARIA-ACQUA

UNITÀ ESTERNA

PCO 06

PCO 08

PCO 10

PCO 12

PCO 12T

PCO 14

PCO 14T

PCO 16T

Alimentazione elettrica V - Fase - Hz

230 - 1 - 50 400 - 3 - 50 230 - 1 - 50 400 - 3 - 50

Corrente massima assorbita A 12,5 17,5

18,5

22,0 8,5

25,0 9,5 10,5

RISCALDAMENTO: temperatura aria esterna bulbo secco 7°C, bulbo umido 6°C, acqua 35/30°C

Potenza termica nom. (min/max) kWt 6,00 (1,80/6,00) 7,50 (2,30/7,50) 10,00 (3,00/10,00)

10,80 (3,80/10,80)

13,50 (4,70/13,50) 15,20 (5,30/15,20)

Potenza assorbita nom. (min/max) kWel 1,40 (0,20/1,60) 1,80 (0,30/1,90) 2,50 (0,30/2,70)

2,50 (0,40/2,80)

3,20 (0,60/3,50) 3,70 (0,80/3,90)

COP - 4,28 4,17

4,00

4,32 4,32

4,22 4,22 4,11

RISCALDAMENTO: temperatura aria esterna bulbo secco 7°C, bulbo umido 6°C, acqua 45/40°C

Potenza termica nom. (min/max) kWt 5,10 (1,50/5,10) 6,20 (1,90/6,20) 8,30 (2,50/8,30)

10,10 (3,50/10,10)

12,60 (4,40/12,60) 13,00 (4,60/13,00)

Potenza assorbita nom. (min/max) kWel 1,50 (0,20/1,70) 1,90 (0,30/2,10) 2,50 (0,30/2,80)

3,00 (0,40/3,30)

3,80 (0,60/4,10) 4,00 (0,80/4,30)

COP - 3,40 3,26

3,32

3,37 3,37

3,32 3,32 3,25

RISCALDAMENTO: temperatura aria esterna bulbo secco -7°C, bulbo umido -8°C, acqua 35/30°C

Potenza termica nom. (min/max) kWt 4,60 (1,40/4,60) 5,70 (1,70/5,70) 7,40 (2,20/7,40)

10,80 (3,80/10,80)

13,00 (4,50/13,00) 13,50 (4,70/13,50)

Potenza assorbita nom. (min/max) kWel 1,70 (0,20/1,90) 2,15 (0,30/2,30) 2,80 (0,30/3,10)

4,10 (0,40/4,30)

4,95 (0,60/5,10) 5,10 (0,80/5,30)

COP - 2,71 2,65

2,64

2,63

2,63

2,63

2,63 2,65

RAFFREDDAMENTO: temperatura aria esterna 35°C, acqua 23/18°C

Potenza frigorifera nom. (min/max) kWf 4,70 (1,20/5,20) 6,60 (1,50/7,10) 8,00 (1,90/8,50)

9,00 (3,00/9,80)

11,80 (3,20/12,50) 13,20 (3,30/13,50)

Potenza assorbita nom. (min/max) kWel 1,29 (0,30/1,56) 1,80 (0,40/2,13) 2,10 (0,40/2,38)

2,30 (0,50/2,57)

3,20 (0,60/3,61) 3,60 (0,80/4,14)

EER - 3,64 3,67

3,81

3,91

3,91

3,69

3,69 3,67

RAFFREDDAMENTO: temperatura aria esterna 35°C, acqua 12/7°C

Potenza frigorifera nom. (min/max) kWf 3,80 (1,10/4,80) 4,80 (1,50/5,10) 5,80 (1,80/6,10)

8,00 (3,00/8,50)

8,70 (3,20/9,00) 9,20 (3,30/9,50)

Potenza assorbita nom. (min/max) kWel 1,45 (0,30/1,60) 1,80 (0,40/2,10) 2,20 (0,40/2,50)

2,80 (0,50/3,40)

3,30 (0,60/3,70) 3,50 (0,80/4,00)

EER A 2,62 2,67

2,64

2,86 2,86

2,64 2,64 2,63

Ventilatori nr 1 1

1

2 2

2 2 2

Compressori marca Mitsubishi Mitsubishi

Mitsubishi

Mitsubishi Mitsubishi

Mitsubishi Mitsubishi Mitsubishi

Pressione sonora dB(A) 65 65

68

68 68

69 69 70

Peso Kg 41 42

60

92 99

92 99 99

Dimensione (LxPxH) mm

881x364x588 798x364x900 900x330x1290

Limiti di funzionamento raff/risc C -5°÷46°/-20°÷15° -5°÷46°/-25°÷15°

UNITÀ INTERNE

MONO 06

MONO 08

MONO 10

MONO 12

MONO 12T

MONO 14

MONO 14T

MONO 16T

Diametro tubazioni liquido-gas

pollici

3/8’’ - 5/8’’

Attacco acqua

Ø

1’’

Scambiatore di calore

tipo/marca

piastre/Swep

Valvola 3 vie per produzione ACS

-

Integrata

Circolatore acqua

tipo

elettronico integrato

Peso

Kg

80

Dimensione (LxPxH)

mm

600x400x900

DUO200 06 DUO200 08 DUO200 10 DUO200 12 DUO200 12T DUO200 14 DUO200 14T DUO200 16T

Capacità serbatoio ACS

l

200

Diametro tubazioni liquido-gas

pollici

3/8’’ - 5/8’’

Attacco acqua

Ø

1’’

Scambiatore di calore

tipo/marca

piastre/Swep

Valvola 3 vie per produzione ACS

-

Integrata

Circolatore acqua

tipo

elettronico integrato

Peso

Kg

180

Dimensione (LxPxH)

mm

600x760x1420

Capacità serbatoio ACS

Diametro tubazioni liquido-gas

Attacco acqua

Scambiatore di calore

Valvola 3 vie per produzione ACS

Circolatore acqua

Peso

Dimensione (LxPxH)

l

pollici

Ø

tipo/marca

-

tipo

Kg

mm

DUO300 08

DUO300 10

DUO300 12

DUO300 12T

DUO300 14 DUO300 14T DUO300 16T

1’’

piastre/Swep

Integrata

elettronico integrato

235

600x760x1820

300

3/8’’ - 5/8’’

LIMITI DI FUNZIONAMENTO:

Raffreddamento T. Est: +10 °C ÷ +43 °C - T. Acqua: +9 °C ÷ +30 °C | Riscaldamento T. Est: -25 °C ÷ +35 °C - T. Acqua: +20 °C ÷ +60 °C

Produzione ACS T. Est.: -20 °C ÷ +35 °C - T. ACS: da +25°C fino a +55 °C

Primo avviamento obbligatorio, richiedere quotazioni a Tekno Point.

Dati in riferimento a normativa UNI 14511.
