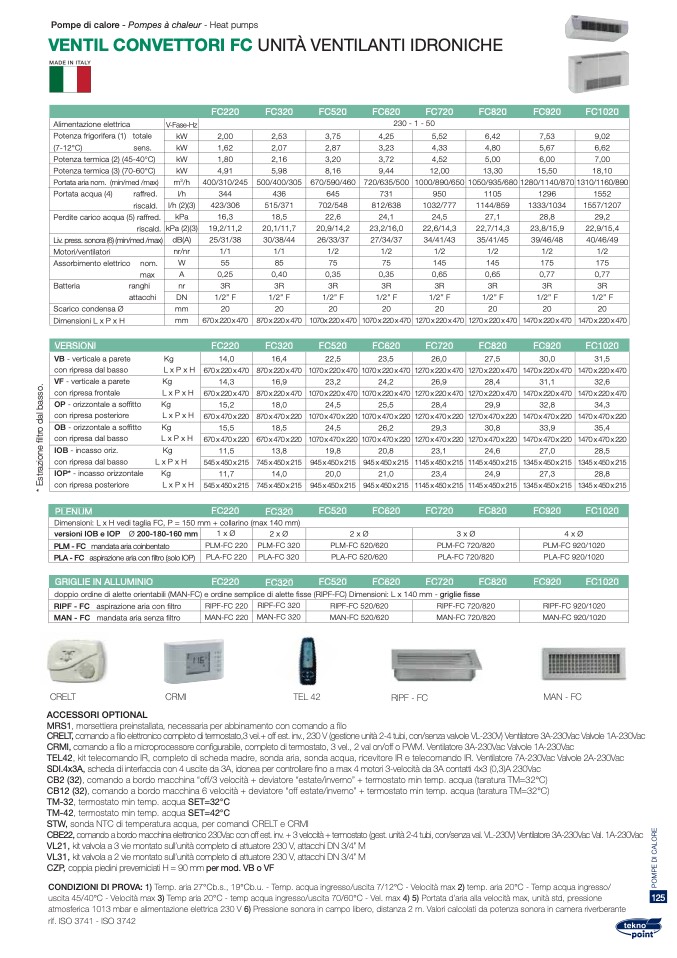

VENTIL CONVETTORI FC UNITÀ VENTILANTI IDRONICHE

FC220

FC320

FC520

FC620

FC720

FC820

FC920

FC1020

Alimentazione elettrica

V-Fase-Hz

230 - 1 - 50

Potenza frigorifera (1) totale

(7-12°C)

sens.

2,00

2,53

3,75

4,25

5,52

6,42

7,53

9,02

1,62

2,07

2,87

3,23

4,33

4,80

5,67

6,62

Potenza termica (2) (45-40°C)

1,80

2,16

3,20

3,72

4,52

5,00

6,00

7,00

Potenza termica (3) (70-60°C)

4,91

5,98

8,16

9,44

12,00

13,30

15,50

18,10

Portata aria nom. (min/med /max)

400/310/245

500/400/305

670/590/460

720/635/500

1000/890/650

1050/935/680

1280/1140/870

1310/1160/890

Portata acqua (4)

raffred.

riscald.

l/h

344

436

645

731

950

1105

1296

1552

l/h (2)(3)

423/306

515/371

702/548

812/638

1032/777

1144/859

1333/1034

1557/1207

Perdite carico acqua (5) raffred.

riscald.

kPa

16,3

18,5

22,6

24,1

24,5

27,1

28,8

29,2

kPa (2)(3)

19,2/11,2

20,1/11,7

20,9/14,2

23,2/16,0

22,6/14,3

22,7/14,3

23,8/15,9

22,9/15,4

Liv. press. sonora (6) (min/med /max)

dB(A)

25/31/38

30/38/44

26/33/37

27/34/37

34/41/43

35/41/45

39/46/48

40/46/49

Motori/ventilatori

nr/nr

1/1

1/2

Assorbimento elettrico

nom.

max

145

175

0,25

0,40

0,35

0,65

0,77

Batteria

ranghi

attacchi

1/2’’ F

Scarico condensa Ø

Dimensioni L x P x H

670x220x470

870x220x470

1070x 220 x 470

1070x220x470

1270x220x470

1470x220x470

VERSIONI

FC220

FC320

FC520

FC620

FC720

FC820

FC920

FC1020

VB - verticale a parete

con ripresa dal basso

L x P x H

14,0

16,4

22,5

23,5

26,0

27,5

30,0

31,5

670x220x470

870x220x470

1070x220x470

1270x220x470

1470x220x470

VF - verticale a parete

con ripresa frontale

L x P x H

14,3

16,9

23,2

24,2

26,9

28,4

31,1

32,6

670x220x470

870x220x470

1070x220x470

1270x220x470

1470x220x470

OP - orizzontale a soffitto

con ripresa posteriore

L x P x H

15,2

18,0

24,5

25,5

28,4

29,9

32,8

34,3

670x470x220

870x470x220

1070x470x220

1270x470x220

1470x470x220

OB - orizzontale a soffitto

con ripresa dal basso

L x P x H

15,5

18,5

24,5

26,2

29,3

30,8

33,9

35,4

670x470x220

1070x470x220

1270x470x220

1470x470x220

IOB - incasso oriz.

con ripresa dal basso

L x P x H

11,5

13,8

19,8

20,8

23,1

24,6

27,0

28,5

545x450x215

745x450x215

945x450x215

1145x450x215

1345x450x215

IOP* - incasso orizzontale

con ripresa posteriore

L x P x H

11,7

14,0

20,0

21,0

23,4

24,9

27,3

28,8

545x450x215

745x450x215

945x450x215

1145x450x215

1345x450x215

PLENUM

FC220

FC320

FC520

FC620

FC720

FC820

FC920

FC1020

Dimensioni: L x H vedi taglia FC, P = 150 mm + collarino (max 140 mm)

versioni IOB e IOP Ø 200-180-160 mm

1xØ

2xØ

3xØ

4xØ

PLM-FC mandataariacoinbentato

PLM-FC 220

PLM-FC 320

PLM-FC 520/620

PLM-FC 720/820

PLM-FC 920/1020

PLA-FC aspirazioneariaconfiltro(soloIOP)

PLA-FC 220

PLA-FC 320

PLA-FC 520/620

PLA-FC 720/820

PLA-FC 920/1020

GRIGLIE IN ALLUMINIO

FC220

FC320

FC520

FC620

FC720

FC820

FC920

FC1020

doppio ordine di alette orientabili (MAN-FC) e ordine semplice di alette fisse (RIPF-FC) Dimensioni: L x 140 mm - griglie

fisse

RIPF - FC aspirazione aria con filtro

RIPF-FC 220

RIPF-FC 320

RIPF-FC 520/620

RIPF-FC 720/820

RIPF-FC 920/1020

MAN - FC mandata aria senza filtro

MAN-FC 220

MAN-FC 320

MAN-FC 520/620

MAN-FC 720/820

MAN-FC 920/1020

CRELT

CRMI

TEL 42

RIPF - FC

MAN - FC

ACCESSORI OPTIONAL

MRS1, morsettiera preinstallata, necessaria per abbinamento con comando a filo

CRELT, comando a filo elettronico completo di termostato,3 vel.+ off est. inv., 230 V (gestione unità 2-4 tubi, con/senza valvole VL-230V) Ventilatore 3A-230Vac Valvole 1A-230Vac

CRMI, comando a filo a microprocessore configurabile, completo di termostato, 3 vel., 2 val on/off o PWM. Ventilatore 3A-230Vac Valvole 1A-230Vac

TEL42, kit telecomando IR, completo di scheda madre, sonda aria, sonda acqua, ricevitore IR e telecomando IR. Ventilatore 7A-230Vac Valvole 2A-230Vac

SDI.4x3A, scheda di interfaccia con 4 uscite da 3A, idonea per controllare fino a max 4 motori 3-velocità da 3A contatti 4x3 (0,3)A 230Vac

CB2 (32), comando a bordo macchina “off/3 velocità + deviatore “estate/inverno” + termostato min temp. acqua (taratura TM=32°C)

CB12 (32), comando a bordo macchina 6 velocità + deviatore “off estate/inverno” + termostato min temp. acqua (taratura TM=32°C)

TM-32, termostato min temp. acqua SET=32°C

TM-42, termostato min temp. acqua SET=42°C

STW, sonda NTC di temperatura acqua, per comandi CRELT e CRMI

CBE22, comando a bordo macchina elettronico 230Vac con off est. inv. + 3 velocità + termostato (gest. unità 2-4 tubi, con/senza val. VL-230V) Ventilatore 3A-230Vac Val. 1A-230Vac

VL21, kit valvola a 3 vie montato sull’unità completo di attuatore 230 V, attacchi DN 3/4’ M

VL31, kit valvola a 2 vie montato sull’unità completo di attuatore 230 V, attacchi DN 3/4’ M

CZP, coppia piedini preverniciati H = 90 mm per mod. VB o VF

CONDIZIONI DI PROVA: 1) Temp. aria 27°Cb.s., 19°Cb.u. - Temp. acqua ingresso/uscita 7/12°C - Velocità max 2) temp. aria 20°C - Temp acqua ingresso/

uscita 45/40°C - Velocità max 3) Temp aria 20°C - temp acqua ingresso/uscita 70/60°C - Vel. max 4) 5) Portata d’aria alla velocità max, unità std, pressione

125

atmosferica 1013 mbar e alimentazione elettrica 230 V 6) Pressione sonora in campo libero, distanza 2 m. Valori calcolati da potenza sonora in camera riverberante

rif. ISO 3741 - ISO 3742
