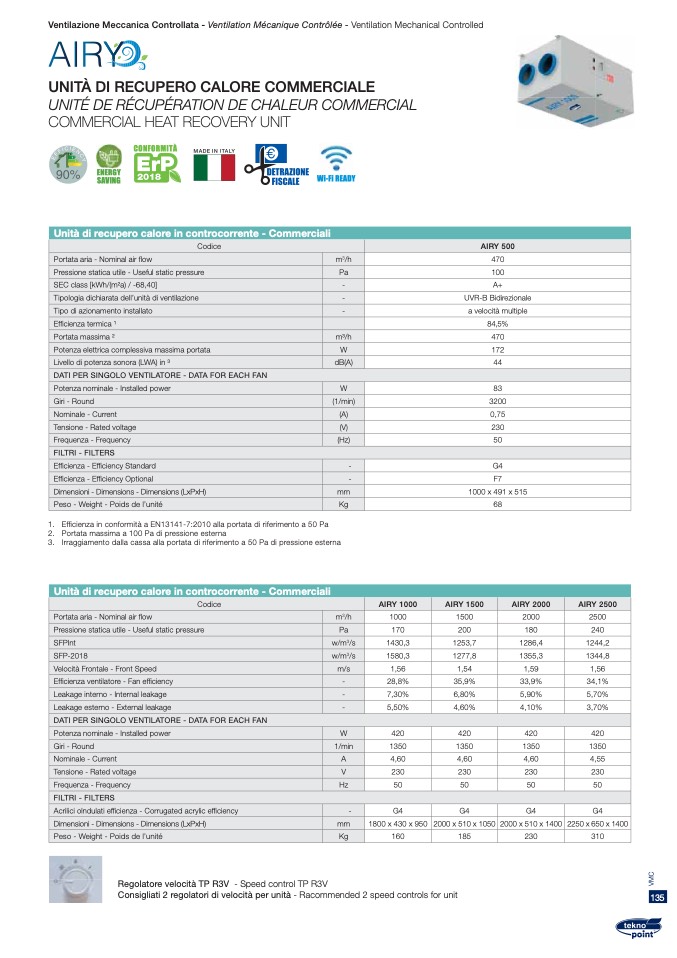

Ventilazione Meccanica Controllata - Ventilation Mécanique Contrôlée - Ventilation Mechanical Controlled

UNITÀ DI RECUPERO CALORE COMMERCIALE

UNITÉ DE RÉCUPÉRATION DE CHALEUR COMMERCIAL

COMMERCIAL HEAT RECOVERY UNIT

CONFORMITÀ

ENERGY

SAVING

Wi-Fi READY

Unità di recupero calore in controcorrente - Commerciali

Codice AIRY 500

Portata aria - Nominal air flow m

3

/h 470

Pressione statica utile - Useful static pressure Pa 100

SEC class [kWh/(m2a) / -68,40] - A+

Tipologia dichiarata dell’unità di ventilazione - UVR-B Bidirezionale

Tipo di azionamento installato - a velocità multiple

Efficienza termica 1 84,5%

Portata massima 2 m3/h 470

Potenza elettrica complessiva massima portata W 172

Livello di potenza sonora (LWA) in 3 dB(A) 44

DATI PER SINGOLO VENTILATORE - DATA FOR EACH FAN

Potenza nominale - Installed power W 83

Giri - Round (1/min) 3200

Nominale - Current (A) 0,75

Tensione - Rated voltage (V) 230

Frequenza - Frequency (Hz) 50

FILTRI - FILTERS

Efficienza - Efficiency Standard - G4

Efficienza - Efficiency Optional - F7

Dimensioni - Dimensions - Dimensions (LxPxH) mm 1000 x 491 x 515

Peso - Weight - Poids de l’unité

Kg

68

1. Efficienza in conformità a EN13141-7:2010 alla portata di riferimento a 50 Pa

2. Portata massima a 100 Pa di pressione esterna

3. Irraggiamento dalla cassa alla portata di riferimento a 50 Pa di pressione esterna

Unità di recupero calore in controcorrente - Commerciali

Codice AIRY 1000 AIRY 1500 AIRY 2000 AIRY 2500

Portata aria - Nominal air flow m

3

/h 1000 1500 2000 2500

Pressione statica utile - Useful static pressure Pa 170 200 180 240

SFPInt w/m

3

/s 1430,3 1253,7 1286,4 1244,2

SFP-2018 w/m

3

/s 1580,3 1277,8 1355,3 1344,8

Velocità Frontale - Front Speed m/s 1,56 1,54 1,59 1,56

Efficienza ventilatore - Fan efficiency - 28,8%

35,9% 33,9% 34,1%

Leakage interno - Internal leakage - 7,30% 6,80% 5,90% 5,70%

Leakage esterno - External leakage - 5,50%

4,60% 4,10% 3,70%

DATI PER SINGOLO VENTILATORE - DATA FOR EACH FAN

Potenza nominale - Installed power W 420 420 420 420

Giri - Round 1/min

1350 1350 1350 1350

Nominale - Current A 4,60 4,60 4,60 4,55

Tensione - Rated voltage V 230 230 230 230

Frequenza - Frequency Hz 50 50 50 50

FILTRI - FILTERS

Acrilici olndulati efficienza - Corrugated acrylic efficiency - G4 G4 G4 G4

Dimensioni - Dimensions - Dimensions (LxPxH)

mm 1800 x 430 x 950 2000 x 510 x 1050 2000 x 510 x 1400 2250 x 650 x 1400

Peso - Weight - Poids de l’unité Kg 160 185 230 310

Regolatore velocità TP R3V - Speed control TP R3V

Consigliati 2 regolatori di velocità per unità - Racommended 2 speed controls for unit
