Ventilazione Meccanica Controllata - Ventilation Mécanique Contrôlée - Ventilation Mechanical Controlled

UNITÀ DI RECUPERO CALORE COMMERCIALE

UNITÉ DE RÉCUPÉRATION DE CHALEUR COMMERCIAL

COMMERCIAL HEAT RECOVERY UNIT

AIRY 2000

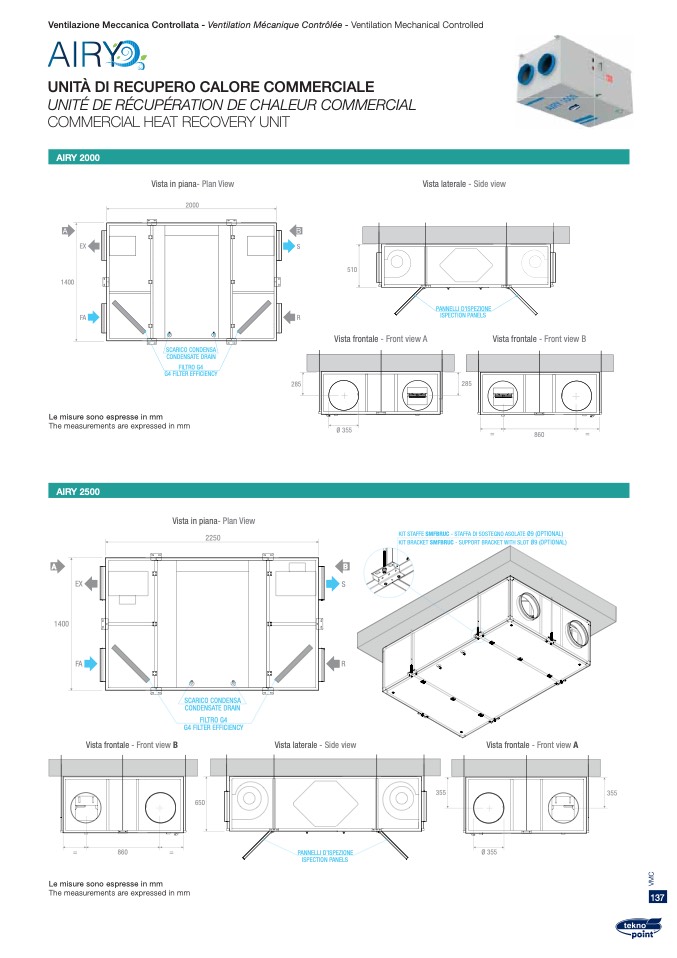

Vista in piana- Plan View

2000

A

B

EX

S

1400

Le misure sono espresse in mm

Vista laterale - Side view

PANNELLI D’ISPEZIONE

ISPECTION PANELS

285

FA

R

510

Vista frontale - Front view A

SCARICO CONDENSA

CONDENSATE DRAIN

FILTRO G4

G4 FILTER EFFICIENCY

Vista frontale - Front view B

=

860

=

The measurements are expressed in mm

AIRY 2500

Vista in piana- Plan View

2250

A

B

EX

S

1400

=

FA

R

Vista frontale - Front view B

860

=

SCARICO CONDENSA

CONDENSATE DRAIN

FILTRO G4

G4 FILTER EFFICIENCY

650

Vista laterale - Side view

PANNELLI D’ISPEZIONE

ISPECTION PANELS

355

Vista frontale - Front view A

Ø 355

355

Le misure sono espresse in mm

The measurements are expressed in mm

137

285

Ø 355

KIT STAFFE SMFBRUC - STAFFA DI SOSTEGNO ASOLATE Ø9 (OPTIONAL)

KIT BRACKET SMFBRUC - SUPPORT BRACKET WITH SLOT Ø9 (OPTIONAL)

V

M

C
