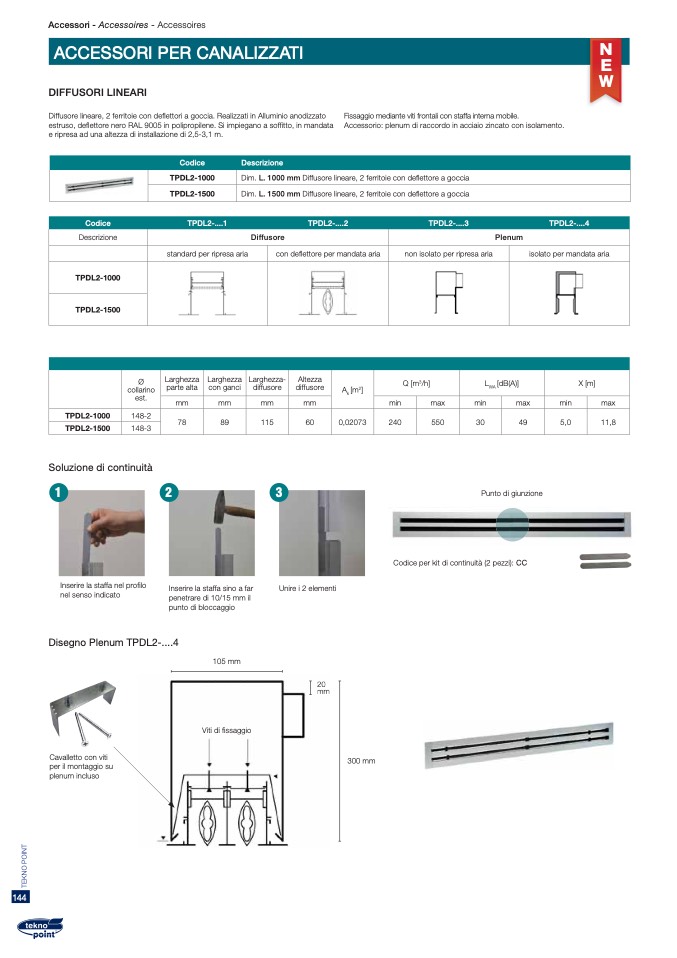

Accessori - Accessoires - Accessoires

ACCESSORI PER CANALIZZATI

DIFFUSORI LINEARI

Diffusore lineare, 2 ferritoie con deflettori a goccia. Realizzati in Alluminio anodizzato

estruso, deflettore nero RAL 9005 in polipropilene. Si impiegano a soffitto, in mandata

e ripresa ad una altezza di installazione di 2,5-3,1 m.

N

E

W

Fissaggio mediante viti frontali con staffa interna mobile.

Accessorio: plenum di raccordo in acciaio zincato con isolamento.

Codice

Descrizione

TPDL2-1000

Dim. L. 1000 mm Diffusore lineare, 2 ferritoie con deflettore a goccia

TPDL2-1500

Dim. L. 1500 mm Diffusore lineare, 2 ferritoie con deflettore a goccia

Codice

TPDL2-....1

TPDL2-....2

TPDL2-....3

TPDL2-....4

Descrizione

Diffusore Plenum

standard per ripresa aria

con deflettore per mandata aria

non isolato per ripresa aria isolato per mandata aria

TPDL2-1000

TPDL2-1500

Ø

collarino

est.

Larghezza

parte alta

Larghezza

con ganci

Larghezza-

diffusore

Altezza

diffusore

A

k

[m

2

]

Q [m

3

/h]

L

WA

[dB(A)] X [m]

mm mm mm mm

min max min

max min max

TPDL2-1000

148-2

78 89 115

60

0,02073

240 550 30

49 5,0 11,8

TPDL2-1500 148-3

Soluzione di continuità

1

2

3

Punto di giunzione

Codice per kit di continuità (2 pezzi): CC

Inserire la staffa nel profilo

nel senso indicato

Inserire la staffa sino a far

Unire i 2 elementi

penetrare di 10/15 mm il

punto di bloccaggio

Disegno Plenum TPDL2-....4

Cavalletto con viti

per il montaggio su

plenum incluso

105 mm

Viti di fissaggio

20

mm

300 mm

144
