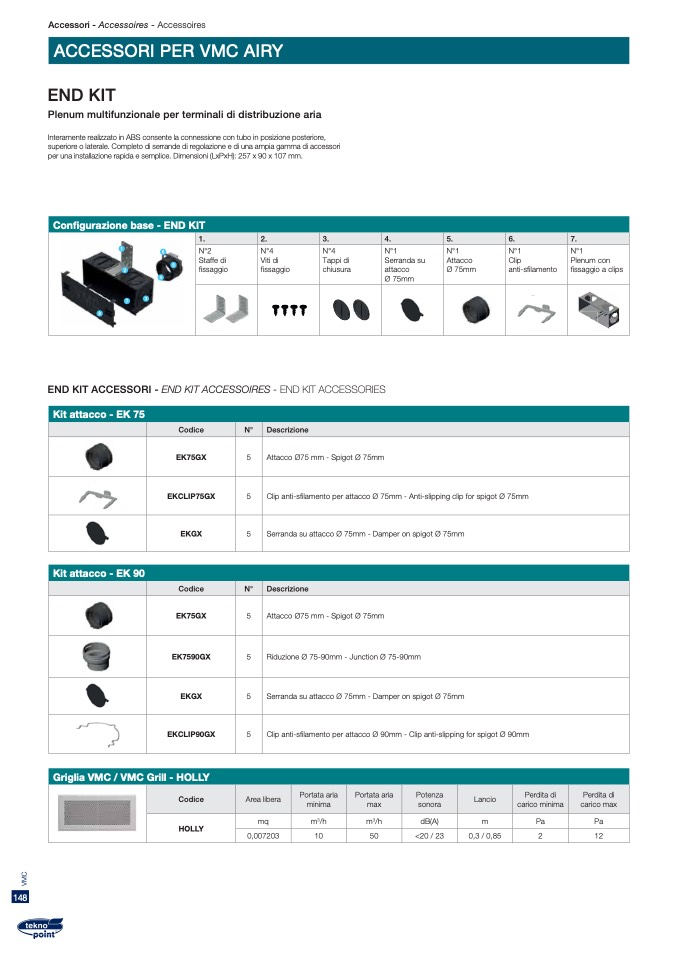

ACCESSORI PER VMC AIRY

END KIT

Plenum multifunzionale per terminali di distribuzione aria

Interamente realizzato in ABS consente la connessione con tubo in posizione posteriore,

superiore o laterale. Completo di serrande di regolazione e di una ampia gamma di accessori

per una installazione rapida e semplice. Dimensioni (LxPxH): 257 x 90 x 107 mm.

Configurazione base - END KIT

1. 2.

3. 4. 5.

6. 7.

N°2

Staffe di

fissaggio

N°4

Viti di

fissaggio

N°4

Tappi di

chiusura

N°1

Serranda su

attacco

Ø 75mm

N°1

Attacco

Ø 75mm

N°1

Clip

anti-sfilamento

N°1

Plenum con

fissaggio a clips

END KIT ACCESSORI - END KIT ACCESSOIRES - END KIT ACCESSORIES

Kit attacco - EK 75

Codice N° Descrizione

EK75GX 5 Attacco Ø75 mm - Spigot Ø 75mm

EKCLIP75GX 5 Clip anti-sfilamento per attacco Ø 75mm - Anti-slipping clip for spigot Ø 75mm

EKGX 5 Serranda su attacco Ø 75mm - Damper on spigot Ø 75mm

Kit attacco - EK 90

Codice N° Descrizione

EK75GX 5 Attacco Ø75 mm - Spigot Ø 75mm

EK7590GX 5 Riduzione Ø 75-90mm - Junction Ø 75-90mm

EKGX 5 Serranda su attacco Ø 75mm - Damper on spigot Ø 75mm

EKCLIP90GX 5 Clip anti-sfilamento per attacco Ø 90mm - Clip anti-slipping for spigot Ø 90mm

Griglia VMC / VMC Grill - HOLLY

Codice

Area libera

Portata aria

minima

Portata aria

max

Potenza

sonora

Lancio

Perdita di

carico minima

Perdita di

carico max

HOLLY

mq m

3

/h m

3

/h

dB(A) m Pa Pa

0,007203 10 50

<20 / 23 0,3 / 0,85 2 12

148
