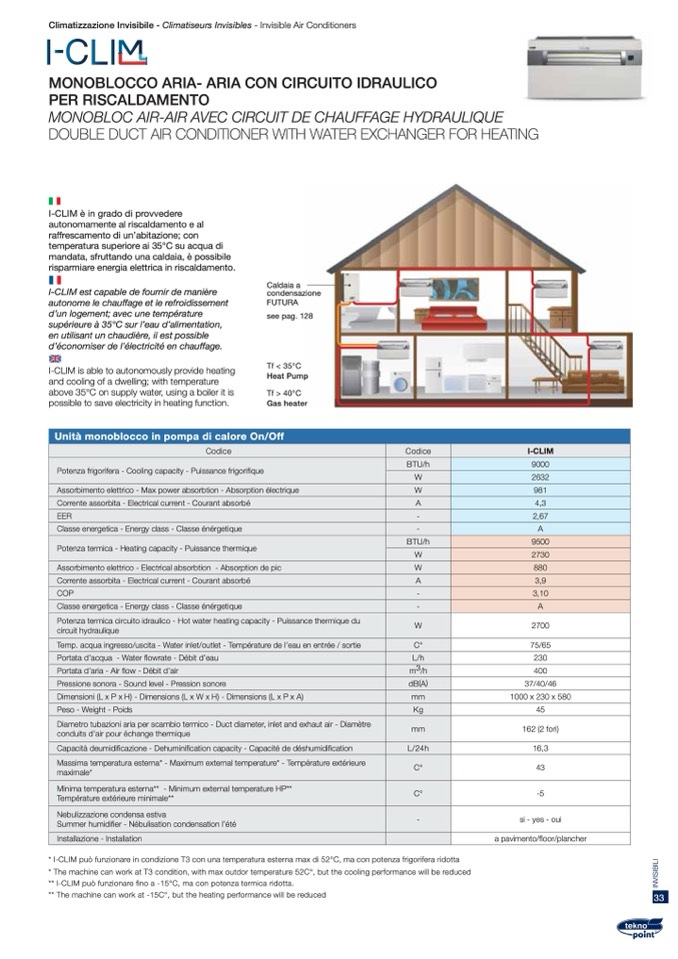

Climatizzazione Invisibile - Climatiseurs Invisibles - Invisible Air Conditioners

MONOBLOCCO ARIA- ARIA CON CIRCUITO IDRAULICO

PER RISCALDAMENTO

MONOBLOC AIR-AIR AVEC CIRCUIT DE CHAUFFAGE HYDRAULIQUE

DOUBLE DUCT AIR CONDITIONER WITH WATER EXCHANGER FOR HEATING

I-CLIM è in grado di provvedere

autonomamente al riscaldamento e al

raffrescamento di un’abitazione; con

temperatura superiore ai 35°C su acqua di

mandata, sfruttando una caldaia, è possibile

risparmiare energia elettrica in riscaldamento.

I-CLIM est capable de fournir de manière

autonome le chauffage et le refroidissement

d’un logement; avec une température

supérieure à 35°C sur l’eau d’alimentation,

en utilisant un chaudière, il est possible

d’économiser de l’

électricité en chauffage.

I-CLIM is able to autonomously provide heating

and cooling of a dwelling; with temperature

above 35°C on supply water, using a boiler it is

possible to save electricity in heating function.

Caldaia a

condensazione

FUTURA

see pag. 128

Tf < 35°C

Heat Pump

Tf > 40°C

Gas heater

Unità monoblocco in pompa di calore On/Off

Codice

Codice

I-CLIM

Potenza frigorifera - Cooling capacity - Puissance frigorifique

BTU/h

9000

W

2632

Assorbimento elettrico - Max power absorbtion - Absorption électrique

W

981

Corrente assorbita - Electrical current - Courant absorbé

A

4,3

EER

-

2,67

Classe energetica - Energy class - Classe énérgetique

-

A

Potenza termica - Heating capacity - Puissance thermique

BTU/h

9500

W

2730

Assorbimento elettrico - Electrical absorbtion - Absorption de pic

W

880

Corrente assorbita - Electrical current - Courant absorbé

A

3,9

COP

-

3,10

Classe energetica - Energy class - Classe énérgetique

-

A

Potenza termica circuito idraulico - Hot water heating capacity - Puissance thermique du

circuit hydraulique

W

2700

Temp. acqua ingresso/uscita - Water inlet/outlet - Température de l’eau en entrée / sortie

C°

75/65

Portata d’acqua - Water flowrate - Débit d’eau

L/h

230

Portata d’aria - Air flow - Débit d’air

m

3

/h

400

Pressione sonora - Sound level - Pression sonore

dB(A)

37/40/46

Dimensioni (L x P x H) - Dimensions (L x W x H) - Dimensions (L x P x A)

mm

1000 x 230 x 580

Peso - Weight - Poids

Kg

45

Diametro tubazioni aria per scambio termico - Duct diameter, inlet and exhaut air - Diamètre

conduits d’air pour échange thermique

mm

162 (2 fori)

Capacità deumidificazione - Dehuminification capacity - Capacité de déshumidification

L/24h

16,3

Massima temperatura esterna* - Maximum external temperature* - Température extérieure

maximale*

C°

43

Minima temperatura esterna** - Minimum external temperature HP**

Température extérieure minimale**

C°

-5

Nebulizzazione condensa estiva

Summer humidifier - Nébulisation condensation l’été

-

si - yes - oui

Installazione - Installation

a pavimento/floor/plancher

* I-CLIM può funzionare in condizione T3 con una temperatura esterna max di 52°C, ma con potenza frigorifera ridotta

* The machine can work at T3 condition, with max outdor temperature 52C°, but the cooling performance will be reduced

** I-CLIM può funzionare fino a -15°C, ma con potenza termica ridotta.

** The machine can work at -15C°, but the heating performance will be reduced
