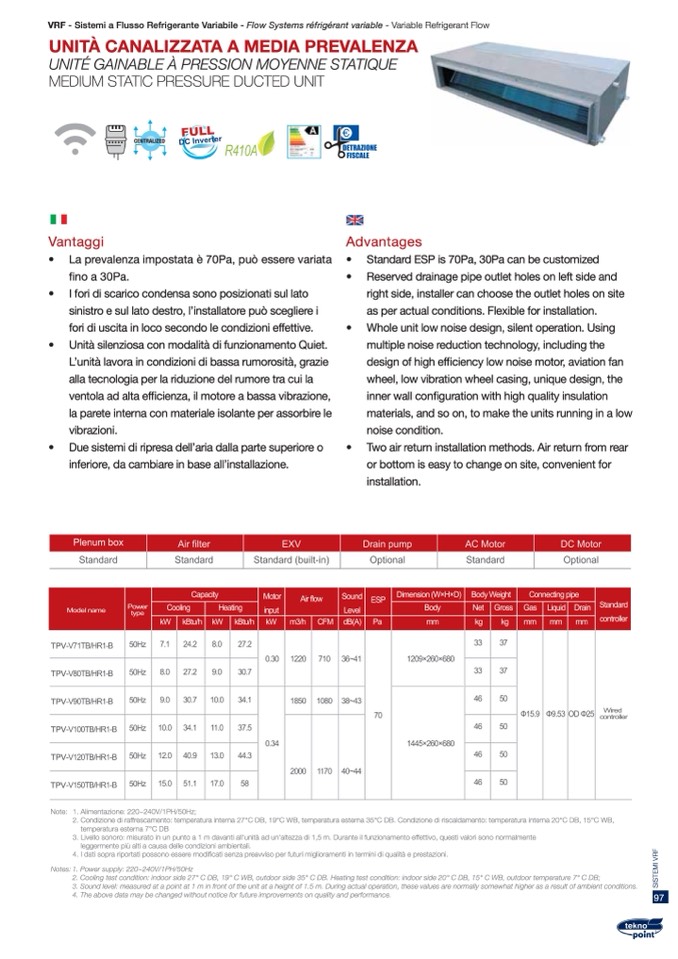

VRF - Sistemi a Flusso Refrigerante Variabile - Flow Systems réfrigérant variable - Variable Refrigerant Flow

UNITÀ CANALIZZATA A MEDIA PREVALENZA

UNITÉ GAINABLE À PRESSION MOYENNE STATIQUE

MEDIUM STATIC PRESSURE DUCTED UNIT

CENTRALIZED

Vantaggi

Advantages

•

La prevalenza impostata è 70Pa, pu

ò essere variata

fino a 30Pa.

•

I fori di scarico condensa sono posizionati sul lato

sinistro e sul lato destro, l’installatore pu

ò scegliere i

fori di uscita in loco secondo le condizioni effettive.

•

Unità silenziosa con modalità di funzionamento Quiet.

L’unità lavora in condizioni di bassa rumorosità, grazie

alla tecnologia per la riduzione del rumore tra cui la

ventola ad alta efficienza, il motore a bassa vibrazione,

la parete interna con materiale isolante per assorbire le

vibrazioni.

•

Due sistemi di ripresa dell’aria dalla parte superiore o

inferiore, da cambiare in base all’installazione.

•

Standard ESP is 70Pa, 30Pa can be customized

•

Reserved drainage pipe outlet holes on left side and

right side, installer can choose the outlet holes on site

as per actual conditions. Flexible for installation.

•

Whole unit low noise design, silent operation. Using

multiple noise reduction technology, including the

design of high efficiency low noise motor, aviation fan

wheel, low vibration wheel casing, unique design, the

inner wall configuration with high quality insulation

materials, and so on, to make the units running in a low

noise condition.

•

Two air return installation methods. Air return from rear

or bottom is easy to change on site, convenient for

installation.

TPV

TPV

TPV

TPV

TPV

TPV

Note:

1. Alimentazione: 220~240V/1PH/50Hz;

2. Condizione di raffrescamento: temperatura interna 27°C DB, 19°C WB, temperatura esterna 35°C DB. Condizione di riscaldamento: temperatura interna 20°C DB, 15°C WB,

temperatura esterna 7°C DB

3. Livello sonoro: misurato in un punto a 1 m davanti all'unità ad un'altezza di 1,5 m. Durante il funzionamento effettivo, questi valori sono normalmente

leggermente più alti a causa delle condizioni ambientali.

4. I dati sopra riportati possono essere modificati senza preavviso per futuri miglioramenti in termini di qualità e prestazioni.

S

I

S

T

E

M

I

V

R

F

Notes: 1. Power supply: 220~240V/1PH/50Hz

2. Cooling test condition: indoor side 27° C DB, 19° C WB, outdoor side 35° C DB. Heating test condition: indoor side 20° C DB, 15° C WB, outdoor temperature 7° C DB;

3. Sound level: measured at a point at 1 m in front of the unit at a height of 1.5 m. During actual operation, these values are normally somewhat higher as a result of ambient conditions.

4. The above data may be changed without notice for future improvements on quality and performance.

97
