Tekno Point

VRF - Sistemi a Flusso Refrigerante Variabile - Flow Systems réfrigérant variable - Variable Refrigerant Flow

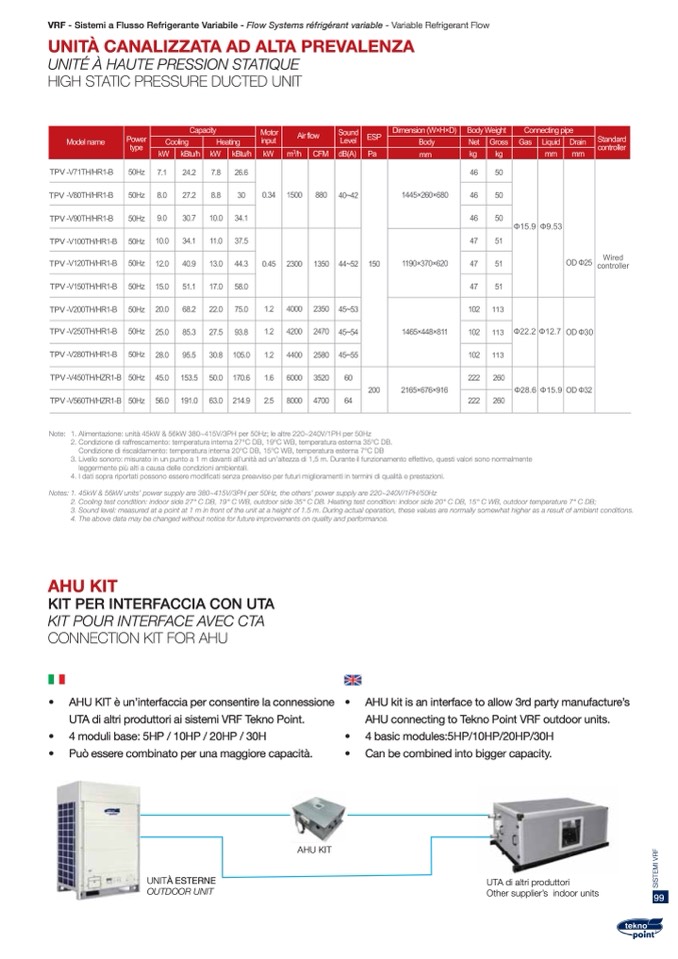

UNITÀ CANALIZZATA AD ALTA PREVALENZA

UNITÉ À HAUTE PRESSION STATIQUE

HIGH STATIC PRESSURE DUCTED UNIT

TPV

Note: 1.

Condizione di riscaldamento: temperatura interna 20°C DB, 15°C WB, temperatura esterna 7°C DB

3. Livello sonoro: misurato in un punto a 1 m davanti all'unità ad un'altezza di 1,5 m. Durante il funzionamento effettivo, questi valori sono normalmente

leggermente più alti a causa delle condizioni ambientali.

4. I dati sopra riportati possono essere modificati senza preavviso per futuri miglioramenti in termini di qualità e prestazioni.

Alimentazione: unità 45kW & 56kW 380~415V/3PH per 50Hz; le altre 220~240V/1PH per 50Hz

2. Condizione di raffrescamento: temperatura interna 27°C DB, 19°C WB, temperatura esterna 35°C DB.

Notes: 1.

2. Cooling test condition: indoor side 27° C DB, 19° C WB, outdoor side 35° C DB. Heating test condition: indoor side 20° C DB, 15° C WB, outdoor temperature 7° C DB;

3. Sound level: measured at a point at 1 m in front of the unit at a height of 1.5 m. During actual operation, these values are normally somewhat higher as a result of ambient conditions.

4. The above data may be changed without notice for future improvements on quality and performance.

45kW & 56kW units’ power supply are 380~415V/3PH per 50Hz, the others’ power supply are 220~240V/1PH/50Hz

AHU KIT

KIT PER INTERFACCIA CON UTA

KIT POUR INTERFACE AVEC CTA

CONNECTION KIT FOR AHU

•

AHU KIT è un’interfaccia per consentire la connessione •

UTA di altri produttori ai sistemi VRF Tekno Point.

•

4 moduli base: 5HP / 10HP / 20HP / 30H

•

Può essere combinato per una maggiore capacità.

•

AHU kit is an interface to allow 3rd party manufacture’s

AHU connecting to Tekno Point VRF outdoor units.

4 basic modules:5HP/10HP/20HP/30H

Can be combined into bigger capacity.

UTA di altri produttori

Other supplier’s indoor units

UNITÀ ESTERNE

OUTDOOR UNIT

AHU KIT
