R410A

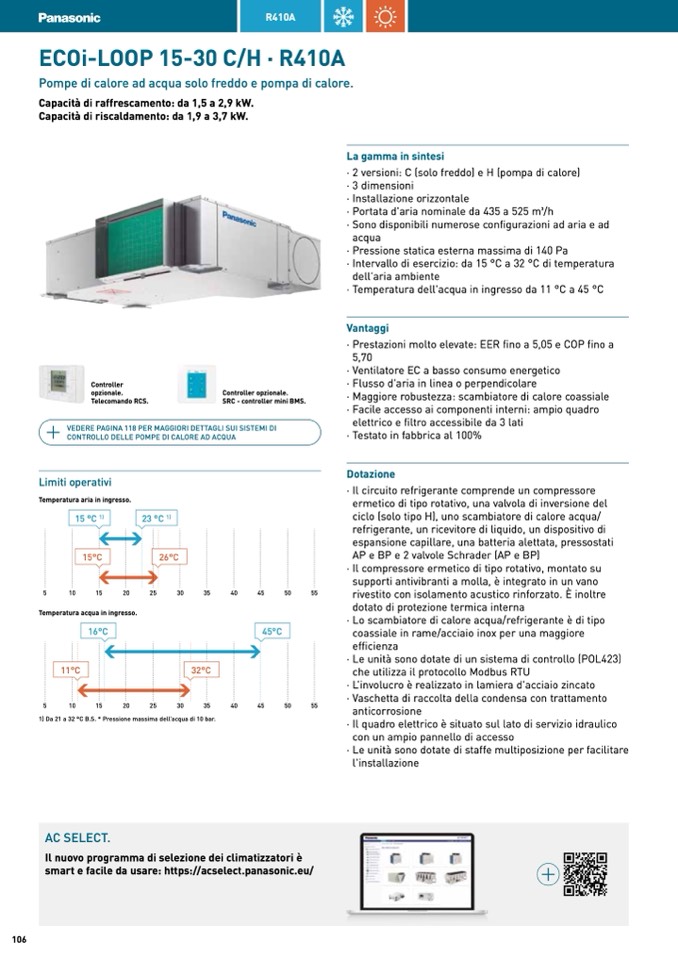

ECOi-LOOP 15-30 C/H · R410A

Pompe di calore ad acqua solo freddo e pompa di calore.

Capacità di raffrescamento: da 1,5 a 2,9 kW.

Capacità di riscaldamento: da 1,9 a 3,7 kW.

Controller

opzionale.

Telecomando RCS.

Controller opzionale.

SRC - controller mini BMS.

La gamma in sintesi

· 2 versioni: C (solo freddo) e H (pompa di calore)

· 3 dimensioni

· Installazione orizzontale

· Portata d'aria nominale da 435 a 525 m3/h

· Sono disponibili numerose configurazioni ad aria e ad

acqua

· Pressione statica esterna massima di 140 Pa

· Intervallo di esercizio: da 15 °C a 32 °C di temperatura

dell'aria ambiente

· Temperatura dell'acqua in ingresso da 11 °C a 45 °C

Vantaggi

· Prestazioni molto elevate: EER fino a 5,05 e COP fino a

5,70

· Ventilatore EC a basso consumo energetico

· Flusso d'aria in linea o perpendicolare

· Maggiore robustezza: scambiatore di calore coassiale

· Facile accesso ai componenti interni: ampio quadro

elettrico e filtro accessibile da 3 lati

· Testato in fabbrica al 100%

Dotazione

· Il circuito refrigerante comprende un compressore

ermetico di tipo rotativo, una valvola di inversione del

ciclo (solo tipo H), uno scambiatore di calore acqua/

refrigerante, un ricevitore di liquido, un dispositivo di

espansione capillare, una batteria alettata, pressostati

AP e BP e 2 valvole Schrader (AP e BP)

· Il compressore ermetico di tipo rotativo, montato su

supporti antivibranti a molla, è integrato in un vano

VEDERE PAGINA 118 PER MAGGIORI DETTAGLI SUI SISTEMI DI

CONTROLLO DELLE POMPE DI CALORE AD ACQUA

Limiti operativi

Temperatura aria in ingresso.

15 °C

1)

15°C

23 °C

1)

26°C

5

10

15

20

25

30

35

40

45

50

55

rivestito con isolamento acustico rinforzato. È inoltre

Temperatura acqua in ingresso.

16°C

11°C

5

10

15

20

25

30

35

40

45

50

55

1) Da 21 a 32 °C B.S. * Pressione massima dell’acqua di 10 bar.

dotato di protezione termica interna

· Lo scambiatore di calore acqua/refrigerante è di tipo

coassiale in rame/acciaio inox per una maggiore

efficienza

· Le unità sono dotate di un sistema di controllo (POL423)

che utilizza il protocollo Modbus RTU

· L’involucro è realizzato in lamiera d'acciaio zincato

· Vaschetta di raccolta della condensa con trattamento

anticorrosione

· Il quadro elettrico è situato sul lato di servizio idraulico

con un ampio pannello di accesso

· Le unità sono dotate di staffe multiposizione per facilitare

l'installazione

5

10

15

20

25

30

35

40

45

50

55

45°C

32°C

55

106

AC SELECT.

Il nuovo programma di selezione dei climatizzatori è

smart e facile da usare: https://acselect.panasonic.eu/
