R513A

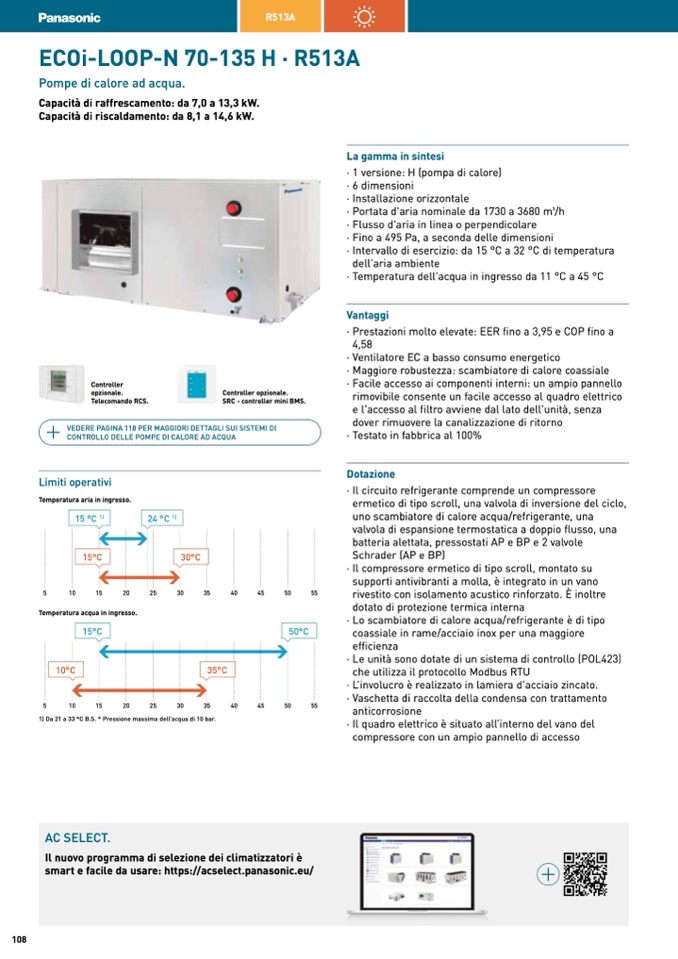

ECOi-LOOP-N 70-135 H · R513A

Pompe di calore ad acqua.

Capacità di raffrescamento: da 7,0 a 13,3 kW.

Capacità di riscaldamento: da 8,1 a 14,6 kW.

Controller

opzionale.

Telecomando RCS.

Controller opzionale.

SRC - controller mini BMS.

La gamma in sintesi

· 1 versione: H (pompa di calore)

· 6 dimensioni

· Installazione orizzontale

· Portata d'aria nominale da 1730 a 3680 m3/h

· Flusso d'aria in linea o perpendicolare

· Fino a 495 Pa, a seconda delle dimensioni

· Intervallo di esercizio: da 15 °C a 32 °C di temperatura

dell'aria ambiente

· Temperatura dell'acqua in ingresso da 11 °C a 45 °C

Vantaggi

· Prestazioni molto elevate: EER fino a 3,95 e COP fino a

4,58

· Ventilatore EC a basso consumo energetico

· Maggiore robustezza: scambiatore di calore coassiale

· Facile accesso ai componenti interni: un ampio pannello

rimovibile consente un facile accesso al quadro elettrico

e l'accesso al filtro avviene dal lato dell'unità, senza

dover rimuovere la canalizzazione di ritorno

· Testato in fabbrica al 100%

Dotazione

· Il circuito refrigerante comprende un compressore

ermetico di tipo scroll, una valvola di inversione del ciclo,

uno scambiatore di calore acqua/refrigerante, una

valvola di espansione termostatica a doppio flusso, una

batteria alettata, pressostati AP e BP e 2 valvole

Schrader (AP e BP)

· Il compressore ermetico di tipo scroll, montato su

supporti antivibranti a molla, è integrato in un vano

VEDERE PAGINA 118 PER MAGGIORI DETTAGLI SUI SISTEMI DI

CONTROLLO DELLE POMPE DI CALORE AD ACQUA

Limiti operativi

Temperatura aria in ingresso.

15 °C

1)

15°C

24 °C

1)

30°C

5

10

15

20

25

30

35

40

45

50

55

rivestito con isolamento acustico rinforzato. È inoltre

Temperatura acqua in ingresso.

15°C

10°C

5

10

15

20

25

30

35

40

45

50

55

1) Da 21 a 33 °C B.S. * Pressione massima dell’acqua di 10 bar.

dotato di protezione termica interna

· Lo scambiatore di calore acqua/refrigerante è di tipo

coassiale in rame/acciaio inox per una maggiore

efficienza

· Le unità sono dotate di un sistema di controllo (POL423)

che utilizza il protocollo Modbus RTU

· L’involucro è realizzato in lamiera d'acciaio zincato.

· Vaschetta di raccolta della condensa con trattamento

anticorrosione

· Il quadro elettrico è situato all’interno del vano del

compressore con un ampio pannello di accesso

5

10

15

20

25

30

35

40

45

50

55

50°C

35°C

55

108

AC SELECT.

Il nuovo programma di selezione dei climatizzatori è

smart e facile da usare: https://acselect.panasonic.eu/
