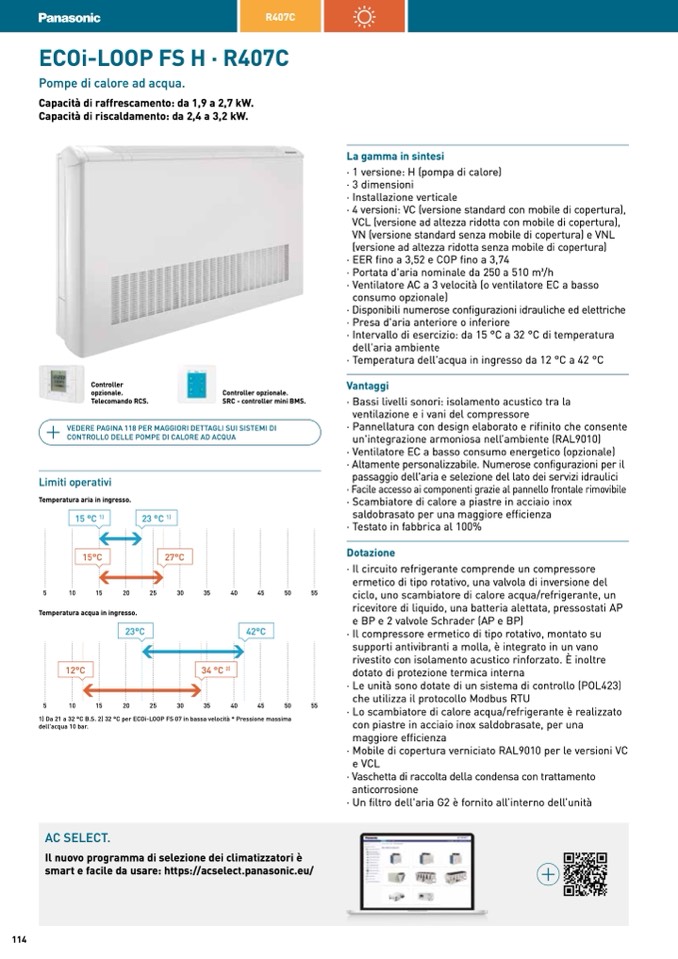

R407C

ECOi-LOOP FS H · R407C

Pompe di calore ad acqua.

Capacità di raffrescamento: da 1,9 a 2,7 kW.

Capacità di riscaldamento: da 2,4 a 3,2 kW.

Controller

opzionale.

Telecomando RCS.

Controller opzionale.

SRC - controller mini BMS.

La gamma in sintesi

· 1 versione: H (pompa di calore)

· 3 dimensioni

· Installazione verticale

· 4 versioni: VC (versione standard con mobile di copertura),

VCL (versione ad altezza ridotta con mobile di copertura),

VN (versione standard senza mobile di copertura) e VNL

(versione ad altezza ridotta senza mobile di copertura)

· EER fino a 3,52 e COP fino a 3,74

· Portata d'aria nominale da 250 a 510 m3/h

· Ventilatore AC a 3 velocità (o ventilatore EC a basso

consumo opzionale)

· Disponibili numerose configurazioni idrauliche ed elettriche

· Presa d'aria anteriore o inferiore

· Intervallo di esercizio: da 15 °C a 32 °C di temperatura

dell'aria ambiente

· Temperatura dell'acqua in ingresso da 12 °C a 42 °C

Vantaggi

· Bassi livelli sonori: isolamento acustico tra la

ventilazione e i vani del compressore

· Pannellatura con design elaborato e rifinito che consente

un'integrazione armoniosa nell’ambiente (RAL9010)

· Ventilatore EC a basso consumo energetico (opzionale)

· Altamente personalizzabile. Numerose configurazioni per il

passaggio dell'aria e selezione del lato dei servizi idraulici

· Facile accesso ai componenti grazie al pannello frontale rimovibile

· Scambiatore di calore a piastre in acciaio inox

saldobrasato per una maggiore efficienza

· Testato in fabbrica al 100%

Dotazione

· Il circuito refrigerante comprende un compressore

ermetico di tipo rotativo, una valvola di inversione del

VEDERE PAGINA 118 PER MAGGIORI DETTAGLI SUI SISTEMI DI

CONTROLLO DELLE POMPE DI CALORE AD ACQUA

Limiti operativi

Temperatura aria in ingresso.

15 °C

1)

15°C

23 °C

1)

27°C

5

10

15

20

25

30

35

40

45

50

55

ciclo, uno scambiatore di calore acqua/refrigerante, un

ricevitore di liquido, una batteria alettata, pressostati AP

e BP e 2 valvole Schrader (AP e BP)

· Il compressore ermetico di tipo rotativo, montato su

supporti antivibranti a molla, è integrato in un vano

rivestito con isolamento acustico rinforzato. È inoltre

dotato di protezione termica interna

· Le unità sono dotate di un sistema di controllo (POL423)

che utilizza il protocollo Modbus RTU

· Lo scambiatore di calore acqua/refrigerante è realizzato

con piastre in acciaio inox saldobrasate, per una

maggiore efficienza

· Mobile di copertura verniciato RAL9010 per le versioni VC

e VCL

· Vaschetta di raccolta della condensa con trattamento

anticorrosione

· Un filtro dell'aria G2 è fornito all’interno dell’unità

Temperatura acqua in ingresso.

23°C

12°C

5

10

15

20

25

30

35

40

45

50

55

1) Da 21 a 32 °C B.S. 2) 32 °C per ECOi-LOOP FS 07 in bassa velocità * Pressione massima

dell'acqua 10 bar.

5

10

15

20

25

30

35

40

45

50

55

42°C

34 °C

2)

55

114

AC SELECT.

Il nuovo programma di selezione dei climatizzatori è

smart e facile da usare: https://acselect.panasonic.eu/
