R32

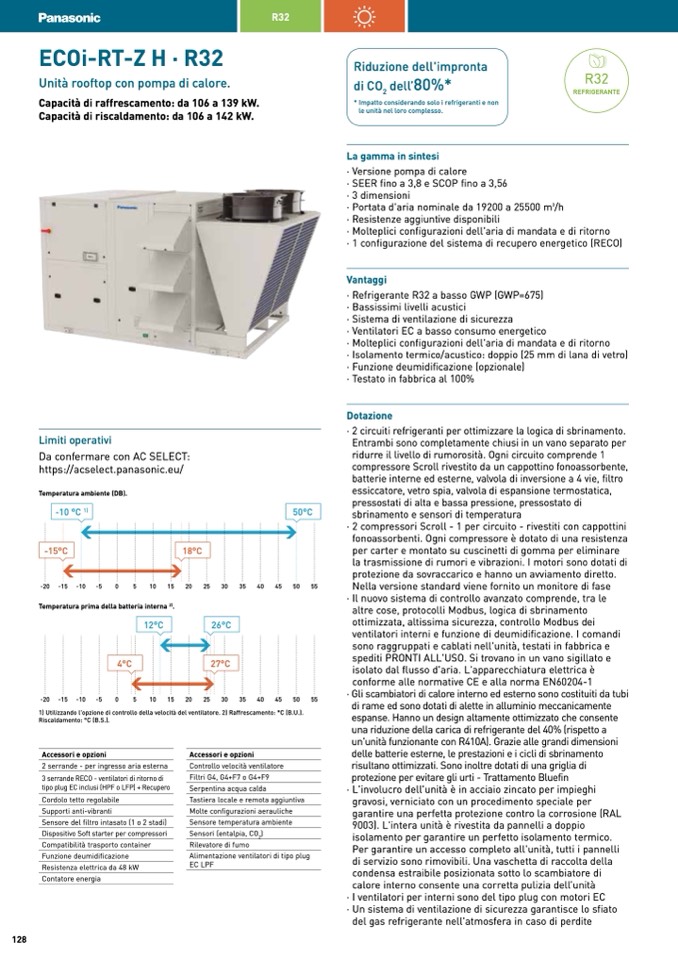

ECOi-RT-Z H · R32

Unità rooftop con pompa di calore.

Capacità di raffrescamento: da 106 a 139 kW.

Capacità di riscaldamento: da 106 a 142 kW.

Riduzione dell'impronta

R32

di CO

2

dell’80%*

* Impatto considerando solo i refrigeranti e non

le unità nel loro complesso.

La gamma in sintesi

REFRIGERANTE

Limiti operativi

Da confermare con AC SELECT:

https://acselect.panasonic.eu/

· Versione pompa di calore

· SEER fino a 3,8 e SCOP fino a 3,56

· 3 dimensioni

· Portata d'aria nominale da 19200 a 25500 m3/h

· Resistenze aggiuntive disponibili

· Molteplici configurazioni dell'aria di mandata e di ritorno

· 1 configurazione del sistema di recupero energetico (RECO)

Vantaggi

· Refrigerante R32 a basso GWP (GWP=675)

· Bassissimi livelli acustici

· Sistema di ventilazione di sicurezza

· Ventilatori EC a basso consumo energetico

· Molteplici configurazioni dell'aria di mandata e di ritorno

· Isolamento termico/acustico: doppio (25 mm di lana di vetro)

· Funzione deumidificazione (opzionale)

· Testato in fabbrica al 100%

Dotazione

· 2 circuiti refrigeranti per ottimizzare la logica di sbrinamento.

Entrambi sono completamente chiusi in un vano separato per

ridurre il livello di rumorosità. Ogni circuito comprende 1

compressore Scroll rivestito da un cappottino fonoassorbente,

batterie interne ed esterne, valvola di inversione a 4 vie, filtro

essiccatore, vetro spia, valvola di espansione termostatica,

pressostati di alta e bassa pressione, pressostato di

sbrinamento e sensori di temperatura

· 2 compressori Scroll - 1 per circuito - rivestiti con cappottini

fonoassorbenti. Ogni compressore è dotato di una resistenza

per carter e montato su cuscinetti di gomma per eliminare

la trasmissione di rumori e vibrazioni. I motori sono dotati di

protezione da sovraccarico e hanno un avviamento diretto.

-2

N

0

el

-

l

1

a

5

ve

-1

r

0

sio

-5

ne s

0

tand

5

ard

10

vie

1

n

5

e fo

20

rnit

25

o un

30

mo

35

nito

40

re d

45

i fas

50

e

55

· Il nuovo sistema di controllo avanzato comprende, tra le

altre cose, protocolli Modbus, logica di sbrinamento

ottimizzata, altissima sicurezza, controllo Modbus dei

ventilatori interni e funzione di deumidificazione. I comandi

sono raggruppati e cablati nell'unità, testati in fabbrica e

spediti PRONTI ALL'USO. Si trovano in un vano sigillato e

isolato dal flusso d'aria. L'apparecchiatura elettrica è

conforme alle normative CE e alla norma EN60204-1

· Gli scambiatori di calore interno ed esterno sono costituiti da tubi

di rame ed sono dotati di alette in alluminio meccanicamente

espanse. Hanno un design altamente ottimizzato che consente

una riduzione della carica di refrigerante del 40% (rispetto a

un'unità funzionante con R410A). Grazie alle grandi dimensioni

delle batterie esterne, le prestazioni e i cicli di sbrinamento

risultano ottimizzati. Sono inoltre dotati di una griglia di

protezione per evitare gli urti - Trattamento Bluefin

· L'involucro dell'unità è in acciaio zincato per impieghi

gravosi, verniciato con un procedimento speciale per

garantire una perfetta protezione contro la corrosione (RAL

9003). L'intera unità è rivestita da pannelli a doppio

isolamento per garantire un perfetto isolamento termico.

Per garantire un accesso completo all'unità, tutti i pannelli

di servizio sono rimovibili. Una vaschetta di raccolta della

condensa estraibile posizionata sotto lo scambiatore di

calore interno consente una corretta pulizia dell’unità

· I ventilatori per interni sono del tipo plug con motori EC

· Un sistema di ventilazione di sicurezza garantisce lo sfiato

Temperatura ambiente (DB).

-10 °C

1)

50°C

45 50 55

-15°C

-20 -15

-10

-5

0

5

10

15

18°C

20

25 30

26°C

27°C

35 40

55

Temperatura prima della batteria interna

2)

.

12°C

4°C

-20 -15 -10 -5

0

5

10 15 20 25 30 35 40 45 50 55

1) Utilizzando l'opzione di controllo della velocità del ventilatore. 2) Raffrescamento: °C (B.U.).

Riscaldamento: °C (B.S.).

Accessori e opzioni

2 serrande - per ingresso aria esterna

3 serrande RECO - ventilatori di ritorno di

tipo plug EC inclusi (HPF o LFP) + Recupero

Cordolo tetto regolabile

Supporti anti-vibranti

Sensore del filtro intasato (1 o 2 stadi)

Dispositivo Soft starter per compressori

Compatibilità trasporto container

Funzione deumidificazione

Resistenza elettrica da 48 kW

Contatore energia

Accessori e opzioni

Controllo velocità ventilatore

Filtri G4, G4+F7 o G4+F9

Serpentina acqua calda

Tastiera locale e remota aggiuntiva

Molte configurazioni aerauliche

Sensore temperatura ambiente

Sensori (entalpia, CO

2

)

Rilevatore di fumo

Alimentazione ventilatori di tipo plug

EC LPF

128

del gas refrigerante nell'atmosfera in caso di perdite
