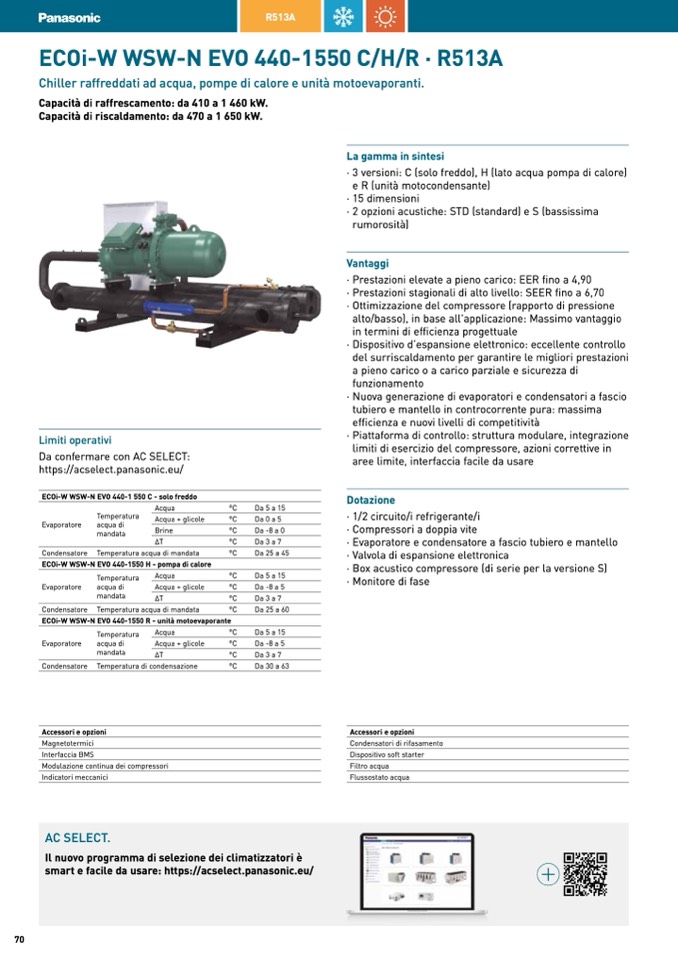

R513A

ECOi-W WSW-N EVO 440-1550 C/H/R · R513A

Chiller raffreddati ad acqua, pompe di calore e unità motoevaporanti.

Capacità di raffrescamento: da 410 a 1 460 kW.

Capacità di riscaldamento: da 470 a 1 650 kW.

Limiti operativi

Da confermare con AC SELECT:

https://acselect.panasonic.eu/

ECOi-W WSW-N EVO 440-1 550 C - solo freddo

La gamma in sintesi

· 3 versioni: C (solo freddo), H (lato acqua pompa di calore)

e R (unità motocondensante)

· 15 dimensioni

· 2 opzioni acustiche: STD (standard) e S (bassissima

rumorosità)

Vantaggi

· Prestazioni elevate a pieno carico: EER fino a 4,90

· Prestazioni stagionali di alto livello: SEER fino a 6,70

· Ottimizzazione del compressore (rapporto di pressione

alto/basso), in base all'applicazione: Massimo vantaggio

in termini di efficienza progettuale

· Dispositivo d’espansione elettronico: eccellente controllo

del surriscaldamento per garantire le migliori prestazioni

a pieno carico o a carico parziale e sicurezza di

funzionamento

· Nuova generazione di evaporatori e condensatori a fascio

tubiero e mantello in controcorrente pura: massima

efficienza e nuovi livelli di competitività

· Piattaforma di controllo: struttura modulare, integrazione

limiti di esercizio del compressore, azioni correttive in

aree limite, interfaccia facile da usare

Dotazione

· 1/2 circuito/i refrigerante/i

· Compressori a doppia vite

· Evaporatore e condensatore a fascio tubiero e mantello

· Valvola di espansione elettronica

· Box acustico compressore (di serie per la versione S)

· Monitore di fase

Evaporatore

Condensatore

Temperatura

acqua di

mandata

Acqua

Acqua + glicole

Brine

ΔT

°C

°C

°C

°C

°C

°C

°C

°C

°C

Da 5 a 15

Da 0 a 5

Da -8 a 0

Da 3 a 7

Da 25 a 45

Da 5 a 15

Da -8 a 5

Da 3 a 7

Da 25 a 60

Da 5 a 15

Da -8 a 5

Da 3 a 7

Da 30 a 63

Temperatura acqua di mandata

ECOi-W WSW-N EVO 440-1550 H - pompa di calore

Evaporatore

Condensatore

Temperatura

acqua di

mandata

Acqua

Acqua + glicole

ΔT

Temperatura acqua di mandata

ECOi-W WSW-N EVO 440-1550 R - unità motoevaporante

Evaporatore

Condensatore

Temperatura

acqua di

Acqua + glicole

°C

mandata

ΔT

°C

Acqua

°C

Temperatura di condensazione

°C

Accessori e opzioni

Magnetotermici

Interfaccia BMS

Modulazione continua dei compressori

Indicatori meccanici

Accessori e opzioni

Condensatori di rifasamento

Dispositivo soft starter

Filtro acqua

Flussostato acqua

70

AC SELECT.

Il nuovo programma di selezione dei climatizzatori è

smart e facile da usare: https://acselect.panasonic.eu/
