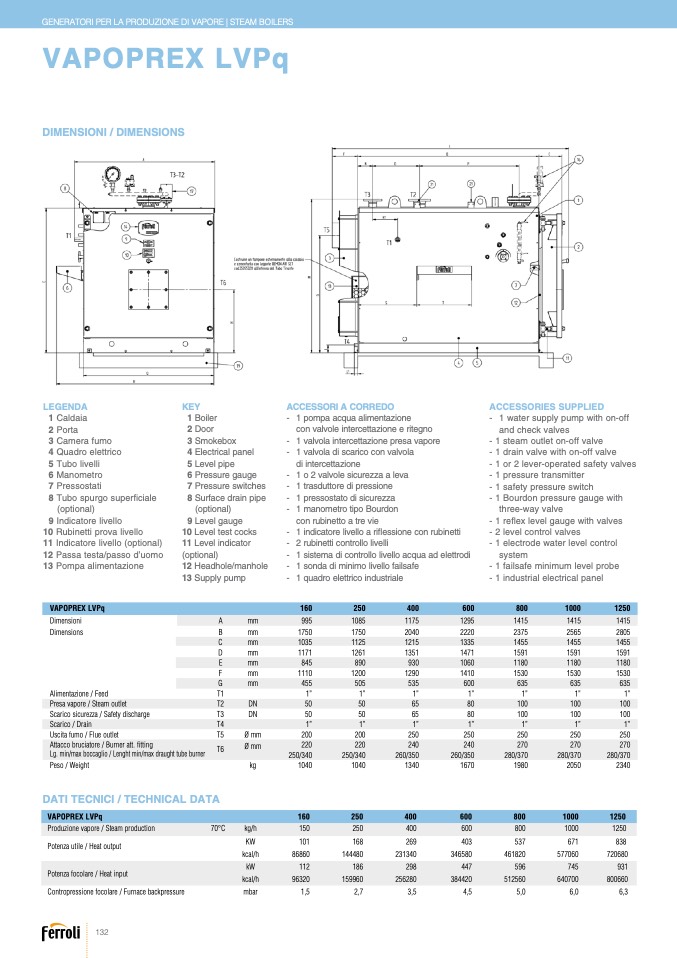

GENERATORI PER LA PRODUZIONE DI VAPORE | STEAM BOILERS
VAPOPREX LVPq
DIMENSIONI / DIMENSIONS
LEGENDA
1 Caldaia
2 Porta
3 Camera fumo
4 Quadro elettrico
5 Tubo livelli
6 Manometro
7 Pressostati
8 Tubo spurgo super
ficiale
(optional)
9 Indicatore livello
10 Rubinetti prova livello
11 Indicatore livello (optional)
12 Passa testa/passo d’uomo
13 Pompa alimentazione
KEY
1 Boiler
2 Door
3 Smokebox
4 Electrical panel
5 Level pipe
6 Pressure gauge
7 Pressure switches
8 Surface drain pipe
(optional)
9 Level gauge
10 Level test cocks
11 Level indicator
(optional)
12 Headhole/manhole
13 Supply pump
Dimensioni
Dimensions
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
T1
T2
DN
T3
DN
T4
T5
Ø mm
kg
KW
kcal/h
1750
1750
2040
1035
1125
1215
1171
1261
1351
845
890
930
1110
1200
1290
455
505
535
1”
1”
1”
50
50
65
50
50
65
1”
1”
1”
200
200
250
1040
1040
1340
101
168
269
86860
144480
231340
2220
2375
1335
1455
1471
1591
1060
1180
1410
1530
600
635
1”
1”
80
100
80
100
1”
1”
250
250
1670
1980
403
537
346580
461820
2565
2805
1455
1455
1591
1591
1180
1180
1530
1530
635
635
1”
1”
100
100
100
100
1”
1”
250
250
2050
2340
671
838
577060
720680
ACCESSORI A CORREDO
- 1 pompa acqua alimentazione
con valvole intercettazione e ritegno
- 1 valvola intercettazione presa vapore
- 1 valvola di scarico con valvola
di intercettazione
- 1 o 2 valvole sicurezza a leva
- 1 trasduttore di pressione
- 1 pressostato di sicurezza
- 1 manometro tipo Bourdon
con rubinetto a tre vie
- 1 indicatore livello a riflessione con rubinetti
- 2 rubinetti controllo livelli
- 1 sistema di controllo livello acqua ad elettrodi
- 1 sonda di minimo livello failsafe
- 1 quadro elettrico industriale
ACCESSORIES SUPPLIED
- 1 water supply pump with on-off
and check valves
- 1 steam outlet on-off valve
- 1 drain valve with on-off valve
- 1 or 2 lever-operated safety valves
- 1 pressure transmitter
- 1 safety pressure switch
- 1 Bourdon pressure gauge with
three-way valve
- 1 reflex level gauge with valves
- 2 level control valves
- 1 electrode water level control
system
- 1 failsafe minimum level probe
- 1 industrial electrical panel
VAPOPREX LVPq
160
250
400
600
800
1000
1250
A
mm
995
1085
1175
1295
1415
1415
1415
Alimentazione / Feed
Presa vapore / Steam outlet
Scarico sicurezza / Safety discharge
Scarico / Drain
Uscita fumo / Flue outlet
Peso / Weight
DATI TECNICI / TECHNICAL DATA
Potenza utile / Heat output
Contropressione focolare / Furnace backpressure
mbar
1,5
2,7
3,5
4,5
5,0
6,0
6,3
Attacco bruciatore / Burner att. fitting
T6
Ø mm
220
220
240
240
270
270
270
Lg. min/max boccaglio / Lenght min/max draught tube burner
250/340
250/340
260/350
260/350
280/370
280/370
280/370
VAPOPREX LVPq
160
250
400
600
800
1000
1250
Produzione vapore / Steam production
70°C
kg/h
150
250
400
600
800
1000
1250
Potenza focolare / Heat input
kW
112
186
298
447
596
745
931
kcal/h
96320
159960
256280
384420
512560
640700
800660
