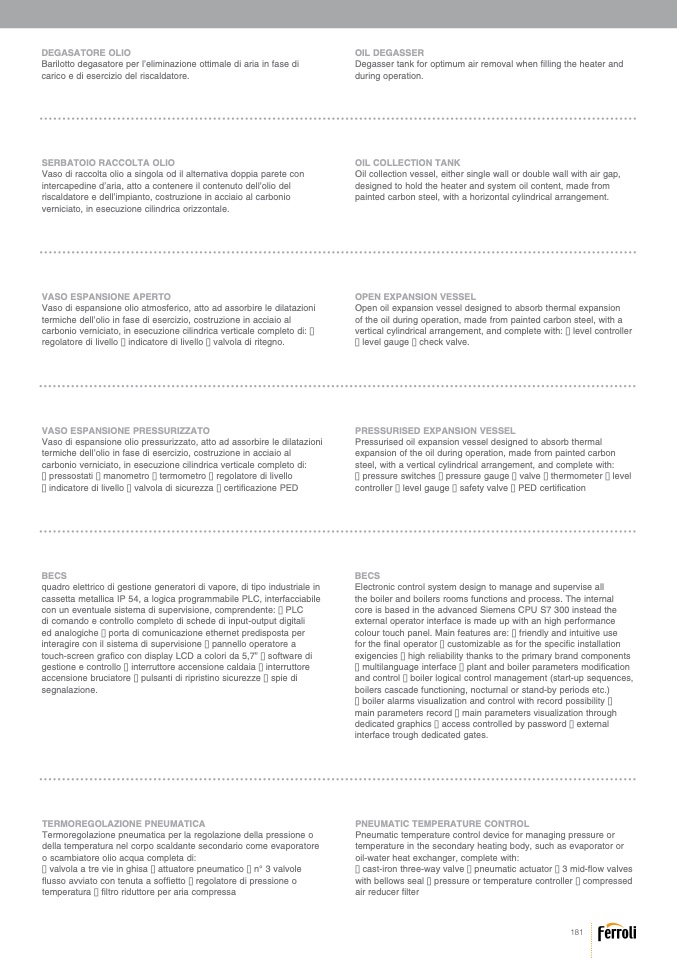

DEGASATORE OLIO

Barilotto degasatore per l’eliminazione ottimale di aria in fase di

carico e di esercizio del riscaldatore.

SERBATOIO RACCOLTA OLIO

Vaso di raccolta olio a singola od il alternativa doppia parete con

intercapedine d’aria, atto a contenere il contenuto dell’olio del

riscaldatore e dell’impianto, costruzione in acciaio al carbonio

verniciato, in esecuzione cilindrica orizzontale.

VASO ESPANSIONE APERTO

Vaso di espansione olio atmosferico, atto ad assorbire le dilatazioni

termiche dell’olio in fase di esercizio, costruzione in acciaio al

carbonio verniciato, in esecuzione cilindrica verticale completo di: n

regolatore di livello n indicatore di livello n valvola di ritegno.

VASO ESPANSIONE PRESSURIZZATO

Vaso di espansione olio pressurizzato, atto ad assorbire le dilatazioni

termiche dell’olio in fase di esercizio, costruzione in acciaio al

carbonio verniciato, in esecuzione cilindrica verticale completo di:

n pressostati n manometro n termometro n regolatore di livello

n indicatore di livello n valvola di sicurezza n certificazione PED

BECS

quadro elettrico di gestione generatori di vapore, di tipo industriale in

cassetta metallica IP 54, a logica programmabile PLC, interfacciabile

con un eventuale sistema di supervisione, comprendente: n PLC

di comando e controllo completo di schede di input-output digitali

ed analogiche n porta di comunicazione ethernet predisposta per

interagire con il sistema di supervisione n pannello operatore a

touch-screen grafico con display LCD a colori da 5,7” n software di

gestione e controllo n interruttore accensione caldaia n interruttore

accensione bruciatore n pulsanti di ripristino sicurezze n spie di

segnalazione.

TERMOREGOLAZIONE PNEUMATICA

Termoregolazione pneumatica per la regolazione della pressione o

della temperatura nel corpo scaldante secondario come evaporatore

o scambiatore olio acqua completa di:

n valvola a tre vie in ghisa n attuatore pneumatico n n° 3 valvole

flusso avviato con tenuta a soffietto n regolatore di pressione o

temperatura n filtro riduttore per aria compressa

OIL DEGASSER

Degasser tank for optimum air removal when filling the heater and

during operation.

OIL COLLECTION TANK

Oil collection vessel, either single wall or double wall with air gap,

designed to hold the heater and system oil content, made from

painted carbon steel, with a horizontal cylindrical arrangement.

OPEN EXPANSION VESSEL

Open oil expansion vessel designed to absorb thermal expansion

of the oil during operation, made from painted carbon steel, with a

vertical cylindrical arrangement, and complete with: n level controller

n level gauge n check valve.

PRESSURISED EXPANSION VESSEL

Pressurised oil expansion vessel designed to absorb thermal

expansion of the oil during operation, made from painted carbon

steel, with a vertical cylindrical arrangement, and complete with:

n pressure switches n pressure gauge n valve n thermometer n level

controller n level gauge n safety valve n PED certification

BECS

Electronic control system design to manage and supervise all

the boiler and boilers rooms functions and process. The internal

core is based in the advanced Siemens CPU S7 300 instead the

external operator interface is made up with an high performance

colour touch panel. Main features are: n friendly and intuitive use

for the final operator n customizable as for the specific installation

exigencies n high reliability thanks to the primary brand components

n multilanguage interface n plant and boiler parameters modification

and control n boiler logical control management (start-up sequences,

boilers cascade functioning, nocturnal or stand-by periods etc.)

n boiler alarms visualization and control with record possibility n

main parameters record n main parameters visualization through

dedicated graphics n access controlled by password n external

interface trough dedicated gates.

PNEUMATIC TEMPERATURE CONTROL

Pneumatic temperature control device for managing pressure or

temperature in the secondary heating body, such as evaporator or

oil-water heat exchanger, complete with:

n cast-iron three-way valve n pneumatic actuator n 3 mid-flow valves

with bellows seal n pressure or temperature controller n compressed

air reducer filter
