Legenda
2195
SCHEMI E DISEGNI DI ASSIEME GENERATORI MODULARI FERROLI SERIE "FORCE W"
Codice: 3931D760
Data: 21/06/2019
Pagina: 6 di 10
CALDAIE A CONDENSAZIONE | CONDENSING BOILER
Conformi alla certificazione INAIL N° .............../... DEL ../../....
ed al cap. R3F racc. R ed. 2009

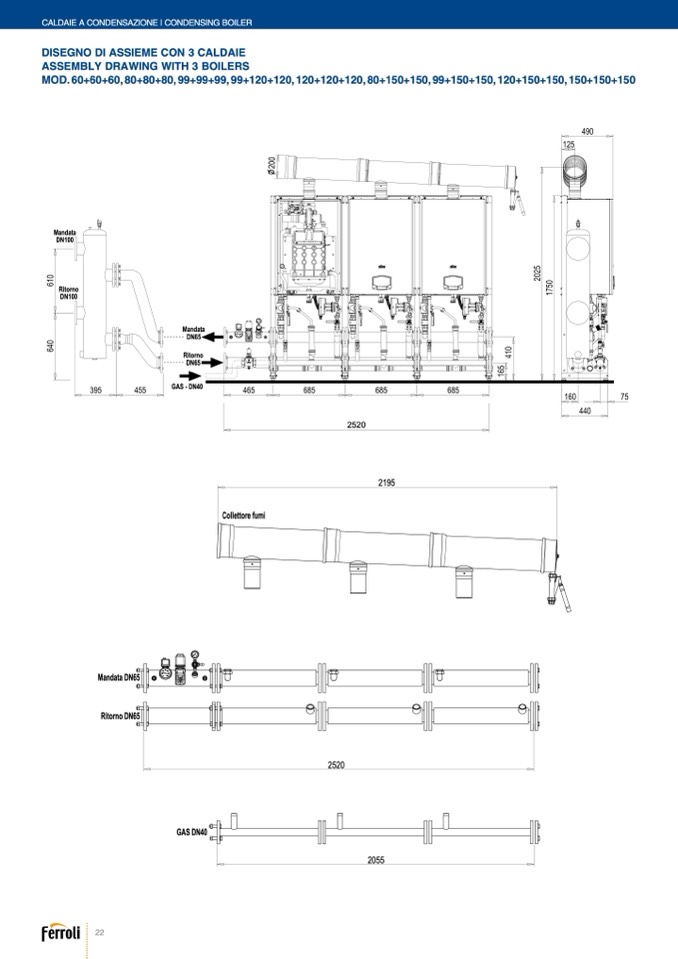

DISEGNO DI ASSIEME CON 3 CALDAIE
ASSEMBLY DRAWING WITH 3 BOILERS
Disegno di assieme con 3 caldaie
MOD. 60+60+60, 80+80+80, 99+99+99, 99+120+120, 120+120+120, 80+150+150, 99+150+150, 120+150+150, 150+150+150
Mod. 60+60+60, 80+80+80, 99+99+99, 99+120+120, 120+120+120, 80+150+150, 99+150+150,
120+150+150, 150+150+150
SCHEMI E DISEGNI DI ASSIEME GENERATORI MODULARI FERROLI SERIE "FORCE W"
Codice: 3931D760
Data: 21/06/2019
Pagina: 7 di 10
E “KIt COLLEttORE COMPENSAtORE” COD. 042079X0
F “KIt COMPENSAtORE” COD. 042078X0
G “KIt POMPA” COD. 042070X0 - 042071X0
H “KIt IDRAULICO” COD. 042072X0
Conformi alla certificazione INAIL N° .............../... DEL ../../....
ed al cap. R3F racc. R ed. 2009
b “KIt COLLEttORI IDRAULICI” COD. 042074X0
C “KIt EStENSIONE tELAIO” COD. 042077X0
D “KIt COLLEttORE + APPARECCHIAtURE INAIL” COD. 042075X0
I
“KIt FLANGE” COD. 042073X0
L “KIt PARtENZA COLLEttORE FUMI” COD. 041091X0
M “KIt EStENSIONE COLLEttORE FUMI” COD. 041092X0
1
Compensatore Idraulico (optional)
2
Valvola gas (Non fornita nella dotazione di serie - vedi capitolo 3)
3
Termostato Sicurezza - cod. 36402140
4
Pressostato di minima acqua - cod. 36402730
5
Rubinetto 3 vie con attacco manometro ISPESL - cod. 36402220
6
Manometro - cod. 36402160
7
Attacco Pozzetto rilievo temperatura ISPESL
8
Attacco pozzetto per sonda valvola di intercettazione combustibile (optional)
9
Valvola di sicurezza ISPESL (Non fornita nella dotazione di serie - vedi capitolo 3)
Mandata DN65
10 Valvola di sfiato aria (optional)
11 Termometro - cod. 36402150
12 Connessione gas - Ø 1 1/2” - cod. 38415430
13 ConnessionReitomrnaonDdaNt6a5acqua-Ø21/2”-cod.3840S410
14 Connessione ritorno acqua - Ø 2 1/2” - cod. 3840S420
15 Corpo caldaia
16 Pressostato acqua - cod. 36402130
17 Valvola tre vie - Ø 1 1/2” - cod. 36903380
18 Valvola due vie - Ø 1 1/2” - cod. 36902480
2520
19 Connesione mandata INAIL - Ø 2 1/2” - cod. 3841S470
20 Connesione mandata INAIL - Ø 2 1/2” - cod. 3841S480
22
GAS DN40
Collettore fumi
2055
