3.1 Stazioni di sollevamento 107

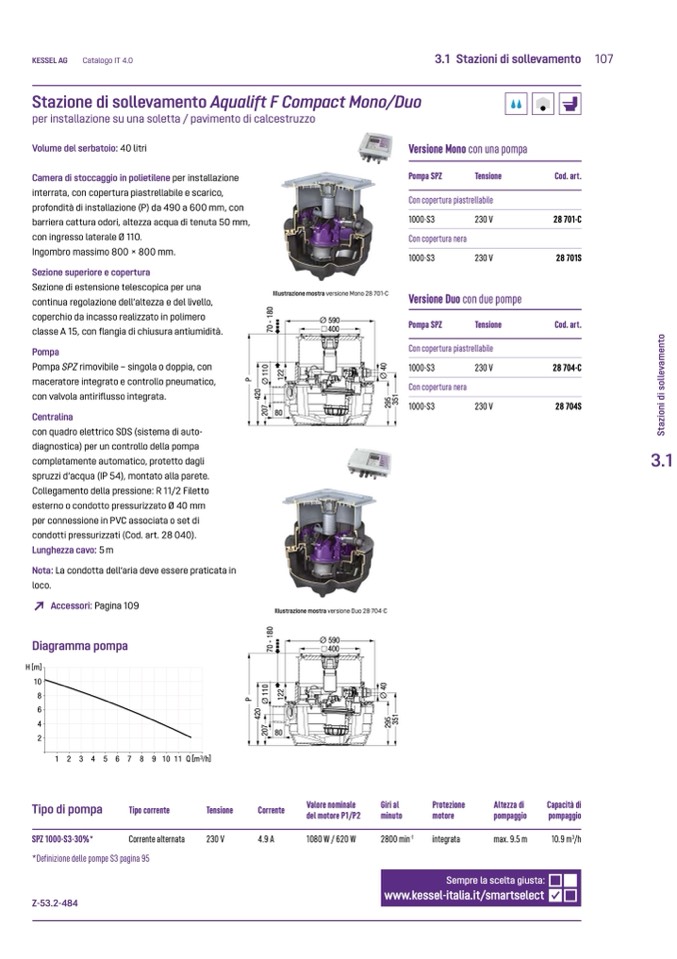

Stazione di sollevamento Aqualift F Compact Mono/Duo

per installazione su una soletta / pavimento di calcestruzzo

Volume del serbatoio: 40 litri

Camera di stoccaggio in polietilene per installazione

interrata, con copertura piastrellabile e scarico,

profondità di installazione (P) da 490 a 600 mm, con

barriera cattura odori, altezza acqua di tenuta 50 mm,

con ingresso laterale Ø 110.

Ingombro massimo 800 × 800 mm.

Sezione superiore e copertura

Sezione di estensione telescopica per una

continua regolazione dell‘altezza e del livello,

coperchio da incasso realizzato in polimero

classe A 15, con flangia di chiusura antiumidità.

Pompa

Pompa SPZ rimovibile – singola o doppia, con

maceratore integrato e controllo pneumatico,

con valvola antiriflusso integrata.

Centralina

con quadro elettrico SDS (sistema di auto-

diagnostica) per un controllo della pompa

completamente automatico, protetto dagli

spruzzi d‘acqua (IP 54), montato alla parete.

Collegamento della pressione: R 11/2 Filetto

esterno o condotto pressurizzato Ø 40 mm

per connessione in PVC associata o set di

condotti pressurizzati (Cod. art. 28 040).

Lunghezza cavo: 5 m

Nota: La condotta dell‘aria deve essere praticata in

loco.

↗

Accessori: Pagina 109

Diagramma pompa

H [m]

10

8

6

4

2

Illustrazione mostra versione Mono 28 701-C

Ø 590

400

80

Versione Mono con una pompa

Pompa SPZ

Tensione

Con copertura piastrellabile

1000-S3

230 V

Con copertura nera

1000-S3

230 V

Versione Duo con due pompe

Cod. art.

28 701-C

28 701S

Cod. art.

28 704-C

28 704S

1 2 3 4 5 6 7 8 9 10 11 Q[m

3

/h]

80

Corrente

4.9 A

Tipo di pompa

Tipo corrente

SPZ 1000-S3-30%*

Corrente alternata

*Definizione delle pompe S3 pagina 95

Tensione

230 V

Valore nominale

del motore P1/P2

1080 W / 620 W

Giri al

minuto

2800 min

-1

Protezione

motore

integrata

Altezza di

pompaggio

max. 9.5 m

Capacità di

pompaggio

10.9 m

3

/h

Z-53.2-484

www.kessel-italia.it/smartselect

Illustrazione mostra versione Duo 28 704-C

Ø 590

400

Pompa SPZ

Tensione

Con copertura piastrellabile

1000-S3

Con copertura nera

1000-S3

230 V

230 V

4

2

0

2

0

7

P

P

4

2

0

2

9

5

3

5

1

Ø

4

0

2

9

5

Ø

4

0

3

5

1

Ø

1

1

0

1

2

2

7

0

-

1

8

0

2

0

7

Ø

1

1

0

1

2

2

7

0

-

1

8

0

S

t

a

z

i

o

n

i

d

i

s

o

l

l

e

v

a

m

e

n

t

o
