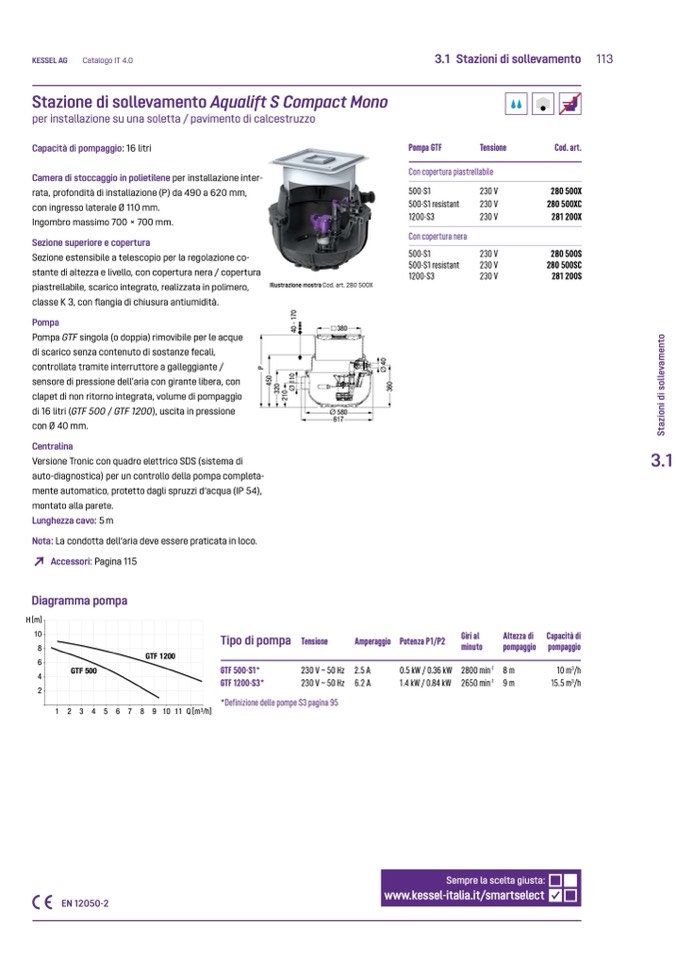

KESSEL AG
Catalogo IT 4.0
3.1 Stazioni di sollevamento
113
per installazione su una soletta / pavimento di calcestruzzo
Capacità di pompaggio: 16 litri
Camera di stoccaggio in polietilene per installazione inter-
rata, profondità di installazione (P) da 490 a 620 mm,
con ingresso laterale Ø 110 mm.
Ingombro massimo 700 × 700 mm.
Sezione superiore e copertura
Sezione estensibile a telescopio per la regolazione co-
stante di altezza e livello, con copertura nera / copertura
piastrellabile, scarico integrato, realizzata in polimero,
classe K 3, con flangia di chiusura antiumidità.
Pompa
Pompa GTF singola (o doppia) rimovibile per le acque
di scarico senza contenuto di sostanze fecali,
controllata tramite interruttore a galleggiante /
sensore di pressione dell’aria con girante libera, con
clapet di non ritorno integrata, volume di pompaggio
di 16 litri (GTF 500 / GTF 1200), uscita in pressione
con Ø 40 mm.
Centralina
Versione Tronic con quadro elettrico SDS (sistema di
auto-diagnostica) per un controllo della pompa completa-
mente automatico, protetto dagli spruzzi d‘acqua (IP 54),
montato alla parete.
Lunghezza cavo: 5 m
Nota: La condotta dell‘aria deve essere praticata in loco.
Accessori: Pagina 115
Diagramma pompa
Pompa GTF
Tensione
Cod. art.
280 500X
280 500XC
281 200X
280 500S
280 500SC
281 200S
H [m]
10
8
6
4
2
Tipo di pompa
GTF500-S1*
GTF1200-S3*
Tensione
Amperaggio
Potenza P1/P2
Giri al
minuto
Altezza di
pompaggio
Capacità di
pompaggio
10m
3
/h
15.5m
3
/h
GTF500
230V~50Hz 2.5A
230V~50Hz 6.2A
0.5kW/0.36kW 2800min
-1
8m
1.4kW/0.84kW 2650min
-1
9m
1 2 3 4 5 6 7 8 9 10 11 Q[m
3
/h]
*Definizione delle pompe S3 pagina 95
EN 12050-2
www.kessel-italia.it/smartselect
GTF 1200
Illustrazione mostra Cod. art. 280 500X
380
Ø 580
617
Con copertura piastrellabile
500-S1
500-S1 resistant
1200-S3
Con copertura nera
500-S1
500-S1 resistant
1200-S3
230 V
230 V
230 V
230 V
230 V
230 V
3
2
0
2
1
0
P
4
5
0
Ø
1
1
0
4
0
-
1
7
0
Ø
4
0
3
6
0
S
t
a
z
i
o
n
i
d
i
s
o
l
l
e
v
a
m
e
n
t
o
Sempre la scelta giusta:
