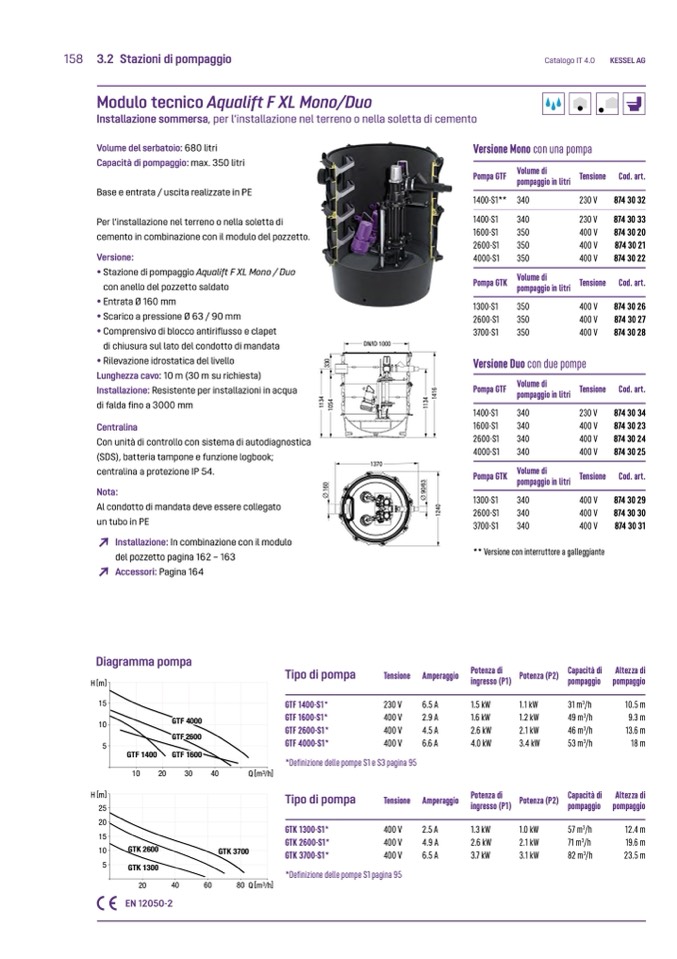

158 3.2 Stazioni di pompaggio

Catalogo IT 4.0

Modulo tecnico Aqualift F XL Mono/Duo

Installazione sommersa, per l‘installazione nel terreno o nella soletta di cemento

KESSEL AG

Cod. art.

874 30 32

874 30 33

874 30 20

874 30 21

874 30 22

Cod. art.

874 30 26

874 30 27

874 30 28

Cod. art.

874 30 34

874 30 23

874 30 24

874 30 25

Cod. art.

874 30 29

874 30 30

874 30 31

Volume del serbatoio: 680 litri

Capacità di pompaggio: max. 350 litri

Base e entrata / uscita realizzate in PE

Per l‘installazione nel terreno o nella soletta di

cemento in combinazione con il modulo del pozzetto.

Versione:

• Stazione di pompaggio Aqualift F XL Mono / Duo

con anello del pozzetto saldato

• Entrata Ø 160 mm

• Scarico a pressione Ø 63 / 90 mm

• Comprensivo di blocco antiriflusso e clapet

di chiusura sul lato del condotto di mandata

• Rilevazione idrostatica del livello

Lunghezza cavo: 10 m (30 m su richiesta)

Installazione: Resistente per installazioni in acqua

di falda fino a 3000 mm

Centralina

Con unità di controllo con sistema di autodiagnostica

(SDS), batteria tampone e funzione logbook;

centralina a protezione IP 54.

Nota:

Al condotto di mandata deve essere collegato

un tubo in PE

↗

Installazione: In combinazione con il modulo

del pozzetto pagina 162 – 163

Versione Mono con una pompa

Ø

9

0

/

6

3

1

2

4

0

1

1

3

4

1

4

1

6

Ø

1

6

0

1

1

3

4

1

0

5

4

3

3

0

↗

Accessori: Pagina 164

Diagramma pompa

Potenza di

ingresso (P1)

1.5 kW

1.6 kW

2.6 kW

4.0kW

Potenza di

ingresso (P1)

1.3 kW

2.6 kW

3.7 kW

Capacità di

pompaggio

pompaggio

H [m]

15

10

5

H [m]

25

20

15

10

5

31 m

3

/h

49 m

3

/h

46 m

3

/h

53m

3

/h

18m

Capacità di

Altezza di

pompaggio

pompaggio

GTF 1400

10

20

GTK 2600

GTK 1300

20

40

*Definizione delle pompe S1 e S3 pagina 95

EN 12050-2

GTF 4000

GTF 2600

GTF 1600

30

40

10.5 m

9.3 m

13.6 m

GTK 3700

Tipo di pompa

GTK 1300-S1*

GTK 2600-S1*

GTK 3700-S1*

Tensione

400 V

400 V

400 V

57 m

3

/h

71 m

3

/h

82 m

3

/h

12.4 m

19.6 m

23.5 m

60

80 Q[m

3

/h]

Q [m

3

/h]

Tipo di pompa

GTF 1400-S1*

GTF 1600-S1*

GTF 2600-S1*

GTF4000-S1*

Tensione

230 V

400 V

400 V

400V

Amperaggio

6.5 A

2.9 A

4.5 A

6.6A

Amperaggio

2.5 A

4.9 A

6.5 A

Potenza (P2)

1.1 kW

1.2 kW

2.1 kW

3.4kW

Potenza (P2)

1.0 kW

2.1 kW

3.1 kW

Altezza di

*Definizione delle pompe S1 pagina 95

DN/ID 1000

1370

Versione Duo con due pompe

Pompa GTF

1400-S1**

1400-S1

1600-S1

2600-S1

4000-S1

Pompa GTK

1300-S1

2600-S1

3700-S1

Volume di

pompaggio in litri

340

340

350

350

350

Volume di

pompaggio in litri

350

350

350

Tensione

230 V

230 V

400 V

400 V

400 V

Tensione

400 V

400 V

400 V

Pompa GTF

1400-S1

1600-S1

2600-S1

4000-S1

Pompa GTK

1300-S1

2600-S1

3700-S1

Volume di

pompaggio in litri

340

340

340

340

Volume di

pompaggio in litri

340

340

340

Tensione

230 V

400 V

400 V

400 V

Tensione

400 V

400 V

400 V

** Versione con interruttore a galleggiante
