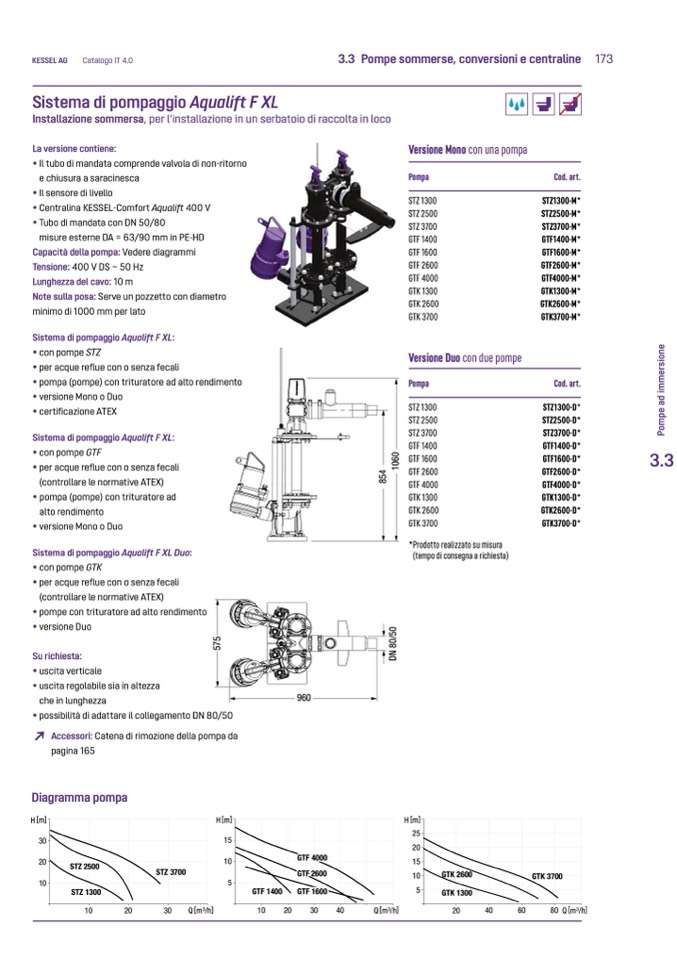

KESSEL AG
Catalogo IT 4.0
3.3 Pompe sommerse, conversioni e centraline 173
Installazione sommersa, per l‘installazione in un serbatoio di raccolta in loco
La versione contiene:
• Il tubo di mandata comprende valvola di non-ritorno
e chiusura a saracinesca
• Il sensore di livello
• Centralina KESSEL-Comfort Aqualift 400 V
• Tubo di mandata con DN 50/80
misure esterne DA = 63/90 mm in PE-HD
Capacità della pompa: Vedere diagrammi
Tensione: 400 V DS ~ 50 Hz
Lunghezza del cavo: 10 m
Note sulla posa: Serve un pozzetto con diametro
minimo di 1000 mm per lato
Sistema di pompaggio Aqualift F XL:
• con pompe STZ
• per acque reflue con o senza fecali
• pompa (pompe) con trituratore ad alto rendimento
• versione Mono o Duo
• certificazione ATEX
Sistema di pompaggio Aqualift F XL:
• con pompe GTF
• per acque reflue con o senza fecali
(controllare le normative ATEX)
• pompa (pompe) con trituratore ad
alto rendimento
• versione Mono o Duo
Sistema di pompaggio Aqualift F XL Duo:
• con pompe GTK
• per acque reflue con o senza fecali
(controllare le normative ATEX)
• pompe con trituratore ad alto rendimento
• versione Duo
Su richiesta:
• uscita verticale
• uscita regolabile sia in altezza
che in lunghezza
• possibilità di adattare il collegamento DN 80/50
Accessori: Catena di rimozione della pompa da
pagina 165
Diagramma pompa
Versione Mono con una pompa
Pompa
STZ 1300
STZ 2500
STZ 3700
GTF 1400
GTF 1600
GTF 2600
GTF 4000
GTK 1300
GTK 2600
GTK 3700
Versione Duo con due pompe
Pompa
STZ 1300
STZ 2500
STZ 3700
GTF 1400
GTF 1600
GTF 2600
GTF 4000
GTK 1300
GTK 2600
GTK 3700
*Prodotto realizzato su misura
(tempo di consegna a richiesta)
H[m]
H[m]
H[m]
30
15
25
20
15
10
5
10
10
5
GTF 4000
GTF 2600
GTF 1600
30
20
STZ 2500
STZ 1300
STZ 3700
GTK 2600
GTK 1300
GTK 3700
10
20
30
Q[m
3
/h]
GTF 1400
10
20
40
Q[m
3
/h]
20
40
60
80 Q[m
3
/h]
o
960
Cod. art.
STZ1300-M*
STZ2500-M*
STZ3700-M*
GTF1400-M*
GTF1600-M*
GTF2600-M*
GTF4000-M*
GTK1300-M*
GTK2600-M*
GTK3700-M*
Cod. art.
STZ1300-D*
STZ2500-D*
STZ3700-D*
GTF1400-D*
GTF1600-D*
GTF2600-D*
GTF4000-D*
GTK1300-D*
GTK2600-D*
GTK3700-D*
5
7
5
D
N
8
0
/
5
0
8
5
4
1
0
6
0
P
o
m
p
e
a
d
i
m
m
e
r
s
i
o
n
e
